Назначение и область применения

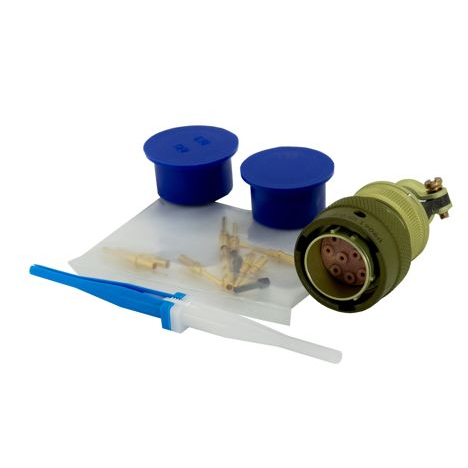

Электрический соединитель СНЦ23-10/22В-13-Б-В предназначен для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на эксплуатацию при максимальном рабочем напряжении до 700 В и применяется для соединения кабельных линий с приборами, блоками и узлами радиоэлектронной аппаратуры.

Соединитель состоит из двух ответных частей — вилки и розетки. Каждая из частей может быть выполнена в приборном или кабельном варианте, что обеспечивает гибкость при компоновке оборудования. Данная модель относится к серии СНЦ23 и выпущена в 2012 году.

Технические характеристики

Соединитель СНЦ23-10/22В-13-Б-В имеет десять контактов диаметром 1,5 мм. Электрические параметры изделия подтверждены следующими значениями:

• Рабочая токовая нагрузка на контакт — 6 А
• Максимальная токовая нагрузка на контакт — 12 А
• Сопротивление контактов — не более 2,5 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Минимальная наработка — 1000 часов
• Количество сочленений-расчленений — 500
• Минимальный срок сохраняемости — 15 лет

Габаритные размеры вилки составляют 29,5 мм в диаметре и 50 мм в длину. Конструкция предусматривает многошпоночную систему поляризации, исключающую неправильное сочленение ответных частей.

Условия эксплуатации и конструктивные особенности

Изделие имеет всеклиматическое исполнение и сохраняет работоспособность в широком диапазоне внешних воздействий. Рабочая температура окружающей среды находится в пределах от минус 60 до плюс 155 градусов Цельсия. Соединитель рассчитан на функционирование при пониженном атмосферном давлении вплоть до 1,33·10 в минус десятой степени Па.

Механическая устойчивость подтверждена для следующих режимов:

• Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 400 м/с в квадрате
• Одиночные механические удары с ускорением до 5000 м/с в квадрате
• Многократные механические удары с ускорением до 1500 м/с в квадрате

Соединители серии СНЦ23 могут выпускаться с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки. Указанные варианты исполнения позволяют подобрать конфигурацию под конкретные условия монтажа и требования к кабельному вводу.
