Назначение разъёма СНЦ23-10/22В-11-б-В

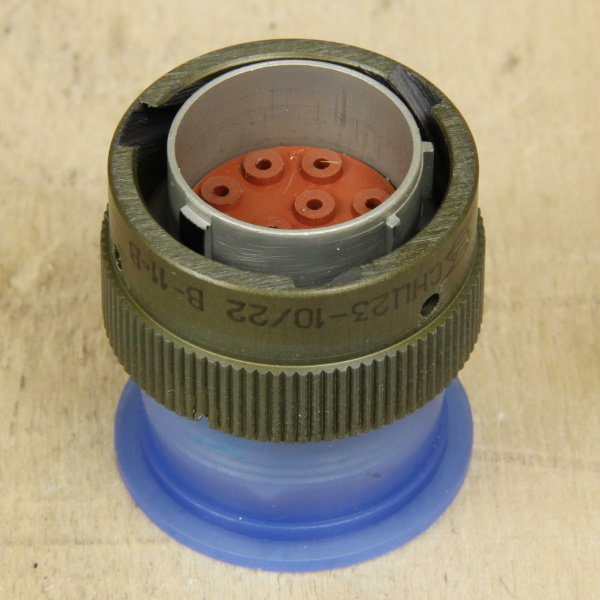

СНЦ23-10/22В-11-б-В «5» — это вилка цилиндрического низкочастотного электрического разъёма российского производства серии СНЦ23 от завода «Элекон». Изделие предназначено для соединения многожильных кабелей в стационарных и подвижных объектах и применяется преимущественно в промышленной, транспортной и радиотехнической аппаратуре, в том числе в условиях жёстких требований по вибрации и климату.

Разъём относится к соединителям цилиндрическим низкочастотным второго класса точности. Он рассчитан на коммутацию низкочастотных цепей вплоть до звуковых частот и на относительно небольшие токи — единицы ампер на контакт, что типично для данной серии.

Расшифровка условного обозначения

Маркировка СНЦ23-10/22В-11-б-В «5» построена по стандартной номенклатуре серии и читается следующим образом:

• СНЦ23 — серия соединителей цилиндрических низкочастотных, второй класс точности.
• 10/22 — габарит корпуса с условным диаметром порядка 22 мм и порядковый номер конструктивно-технологической группы.
• В — тип корпуса вилки.
• 11 — количество контактов-выводов, равное 11 штукам, обычно в круглом раздельном контакторе.
• б — исполнение корпуса, конструктивное или по креплению и уплотнению, уточняется в технических условиях.
• В «5» — климатическое исполнение; «5» обычно означает общеклиматическое исполнение для условий эксплуатации от минус 40 до плюс 85 градусов Цельсия без специальных требований по герметичности.

Подтверждённые особенности и материалы

Контакты разъёма выполнены под кабельные проводники; рекомендуемый диаметр провода обычно составляет до примерно 2–2,5 квадратного миллиметра в зависимости от конкретного исполнения контакта. Сопротивление контактов находится в пределах единиц миллиом, а сопротивление изоляции между контактами и корпусом в нормальных условиях составляет не менее десятков мегаом.

Корпус вилки изготовлен из металла, обычно алюминиевого сплава, с пластмассовым или резиновым изолятором. Контакты — лужёные или покрытые серебром медные либо биметаллические.

Применение и монтаж

Разъём монтируется на кабеле с обжимкой проводников или опрессовкой, а состыковывается с соответствующей розеткой, например СНЦ23-10/22Р-11-б-В. Типовые области применения включают промышленные электрощиты, пультовые и судовые схемы, вспомогательные цепи автоматизации, а также межблочные соединения в приборах и телекоммуникационной аппаратуре.

Характеристики поставки

• Приемка: «5».
• Год выпуска: 2017.
• Производитель: Элекон.
• Артикул: 20810.
• Категория: СНЦ23.
• Краткое описание из каталога: заводская упаковка.

Изделие поставляется в заводской упаковке, что подтверждает его складское происхождение и сохранность в течение срока хранения.
