Назначение разъёма СНЦ23-10/22В-11-б-В

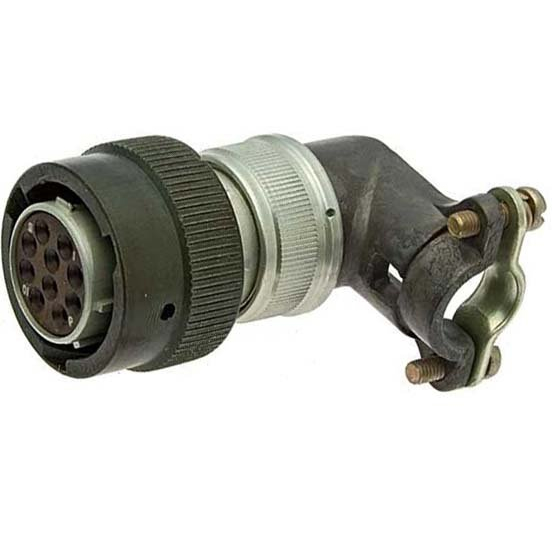

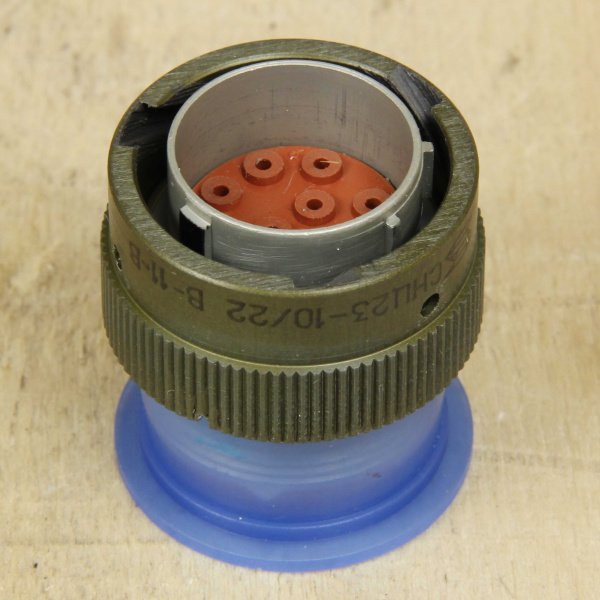

СНЦ23-10/22В-11-б-В «5» представляет собой цилиндрический низкочастотный электрический разъём серии СНЦ23, выпускаемый ЗАО «Элекон» (Россия). Изделие относится к классу вилок с байонетным замком и применяется для соединения электрических цепей в аппаратуре военной, промышленной и специальной техники. Основное назначение — обеспечение надёжного контакта, герметичности и виброустойчивости при эксплуатации в жёстких условиях.

Разъём предназначен для монтажа на корпусах, панелях и в кабельных системах. Он используется в блоках аппаратуры, силовых и сигнальных кабельных жгутах, где требуется быстрое подключение и отключение при сохранении стабильных электрических параметров.

Конструктивные особенности и технические характеристики

Корпус разъёма выполнен в цилиндрической форме и оснащён байонетным быстроразъёмным замком. Замыкание и размыкание производится поворотом на 1/8–1/4 оборота, что обеспечивает самоподжим контактов и удобство эксплуатации. Вариант исполнения «б-В» обозначает вилку с байонетным замком, ориентированным на комплектацию с соответствующей розеткой серии СНЦ23.

Количество контактов — 10, что соответствует первой цифре в обозначении «10/…». Контактный диаметр и диаметр подводимой жилы кабеля находятся в диапазоне от 1 до 2 мм. Тип контактов — ножевые или пальцевые, с низким переходным сопротивлением, обычно составляющим порядка нескольких миллиом на контакт.

Изоляция рассчитана на низкочастотные цепи и обеспечивает высокое сопротивление в нормальных климатических условиях, а также стойкость к умеренным механическим воздействиям. Серия СНЦ23 в целом рассчитана на работу в широком диапазоне температур — примерно от минус 60–40 °C до плюс 65–105 °C в зависимости от конкретного исполнения и технических условий.

Расшифровка обозначения и совместимость

Маркировка разъёма содержит несколько смысловых элементов, каждый из которых указывает на определённые свойства изделия:

• СНЦ — род разъёма: соединитель цилиндрический низкочастотный.
• 23 — номер серии.
• 10 — количество контактов в разъёме.
• 22 — условный размер корпуса, порядка 22 мм по диаметру посадочного места.
• В — вилка.
• 11-б-В — вариант исполнения с байонетным замком.
• «5» — дополнительный индекс, характерный для конкретного исполнения по каталогу «Элекон».

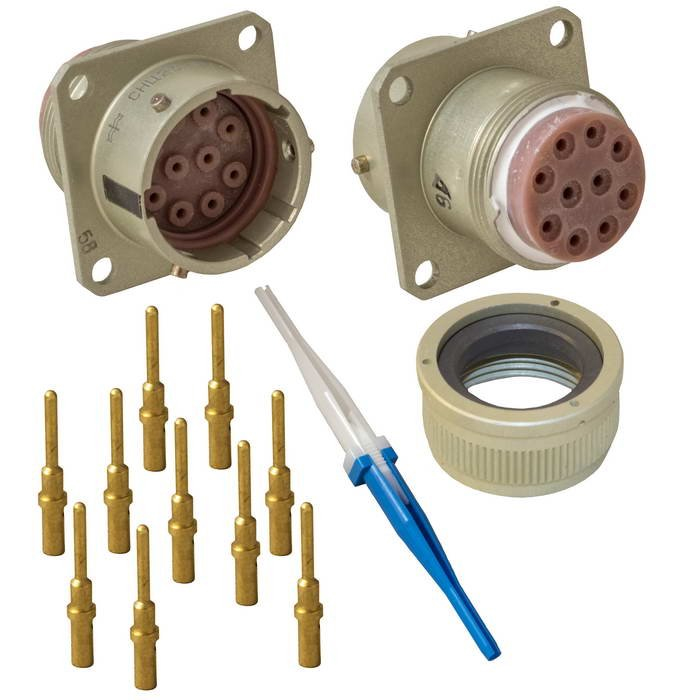

Разъём соответствует техническим условиям на серию СНЦ23, в том числе ГЕ0.364.241ТУ и фирменным ТУ «Элекон». Это задаёт нормы по герметичности, надёжности контактов и допустимым токам и напряжениям. Для сочленения требуется ответная часть — розетка соответствующего исполнения, например СНЦ23-10/22Р-11-б-В или аналогичная по серии.

Применение и условия эксплуатации

Благодаря байонетному замку и прочной конструкции разъём СНЦ23-10/22В-11-б-В «5» применяется в оборудовании, подверженном вибрации и ударам. Он востребован в военной и специальной технике, в промышленных установках, где важны быстрая замена соединений и устойчивость к внешним воздействиям. Изделие поставляется в заводской упаковке. Приёмка «5» и год выпуска 2017 подтверждают соответствие партии установленным требованиям.
