Назначение разъёма СНЦ23-10/22В-11-б-В

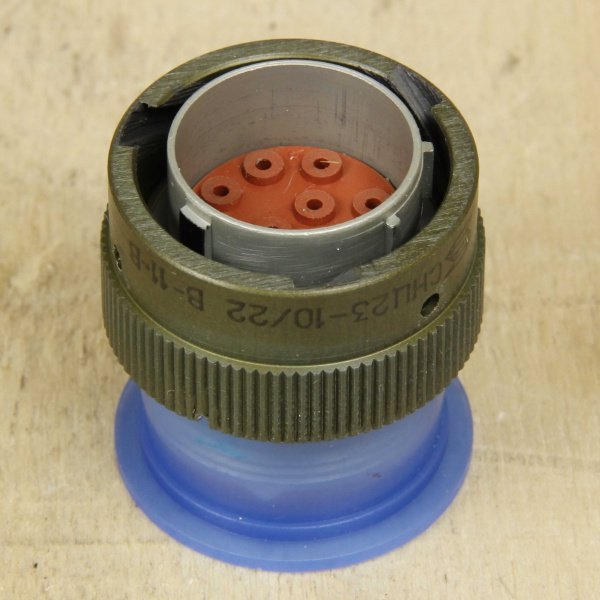

СНЦ23-10/22В-11-б-В производства завода Элекон представляет собой цилиндрический низкочастотный разъём-вилку. Это промышленный электрический соединитель, предназначенный для надёжного соединения электрических цепей в различных системах. Изделие применяется для передачи сигналов и питания между блоками, приборами и кабельными сборками. Модель входит в серию СНЦ23, объединяющую цилиндрические соединители с различными вариантами компоновки контактов и исполнения корпуса.

Конструктивные особенности и технические параметры

Разъём имеет условный размер корпуса около 22 миллиметров и оснащён 10 контактами диаметром 1,5 миллиметра. Такое сочетание габаритов и числа контактов позволяет использовать изделие в компактных жгутах и блоках, где требуется одновременная коммутация нескольких цепей. Сопротивление контактов не превышает 2,5 миллиона Ом, что соответствует требованиям к надёжному электрическому соединению. Сопротивление изоляции в нормальных условиях сохраняется на высоком уровне, обеспечивая безопасную работу цепей.

Конструктивное исполнение «б-В» обозначает вилку с определённой фиксацией и покрытием контактной части. Корпус выполнен герметичным и оснащён байонетной или резьбовой фиксацией, что исключает самопроизвольное разъединение при вибрации и механических воздействиях. Маркировка «11-б» указывает на специфический вариант компоновки контактов и исполнения корпуса. Разъём соответствует техническим условиям ТУ ГЕ0.364.241ТУ завода Элекон.

Основные подтверждённые характеристики

• Тип изделия: цилиндрический низкочастотный разъём-вилка.
• Серия: СНЦ23, условный размер корпуса около 22 миллиметров.
• Количество контактов: 10, диаметр каждого контакта 1,5 миллиметра.
• Сопротивление контактов: не более 2,5 миллиона Ом.
• Сопротивление изоляции: высокое в нормальных условиях.
• Исполнение: «б-В», вилка с фиксацией и покрытием.
• Стандарт: ТУ ГЕ0.364.241ТУ завода Элекон.
• Маркировка варианта: «11-б».
• Приёмка: «5».
• Год выпуска: 2017.
• Производитель: завод Элекон (СССР/Россия).

Применение и условия эксплуатации

Разъём СНЦ23-10/22В-11-б-В применяется в промышленной технике, авиации и оборудовании для передачи сигналов и питания. Благодаря герметичному корпусу и надёжной фиксации он подходит для работы в составе аппаратуры, где предъявляются повышенные требования к стабильности соединения. Изделие часто используется в советской и российской промышленной аппаратуре, что подтверждает его совместимость с существующими системами и жгутами.

При монтаже важно учитывать ориентацию контактов и тип ответной части, соответствующей данной компоновке. Разъём поставляется в заводской упаковке, что обеспечивает сохранность контактной группы и защиту от загрязнений при транспортировке и хранении. Приёмка «5» указывает на соответствие изделия установленным требованиям качества для данной категории продукции.

Области применения

1. Промышленная техника и станочное оборудование.
2. Авиационная и бортовая аппаратура.
3. Приборы и блоки для передачи сигналов и питания.
4. Кабельные сборки и жгуты советской и российской промышленной аппаратуры.

Комплектация и маркировка

Товар поставляется в заводской упаковке. Артикул изделия — 20808, категория — СНЦ23. Название товара — СНЦ23-10/22В-11-б-В Элекон «5». Год выпуска — 2017, приёмка — «5». Изделие произведено заводом Элекон и соответствует техническим условиям ТУ ГЕ0.364.241ТУ. Разъём предназначен для использования в составе промышленного и авиационного оборудования, где требуется надёжное электрическое соединение с герметичным корпусом и фиксацией от расчленения.
