Назначение разъёма СНЦ23-10/22В-11-б-В

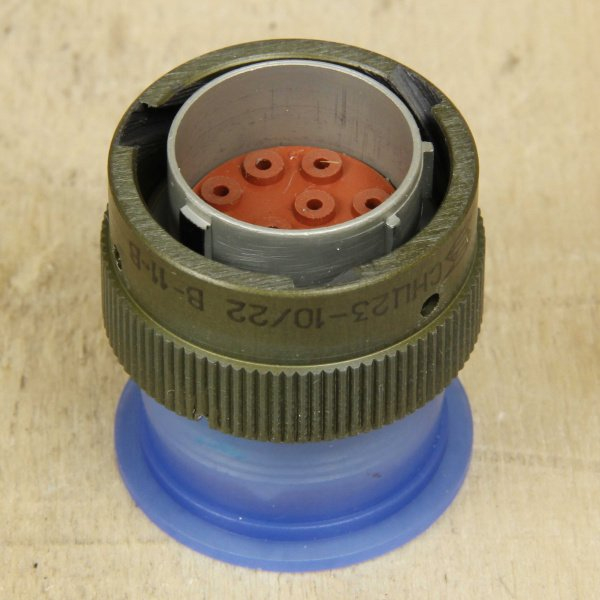

СНЦ23-10/22В-11-б-В от завода Элекон — это цилиндрический низкочастотный разъём-вилка герметичного исполнения, предназначенный для соединения электрических цепей в промышленных системах, где требуется устойчивость к вибрации, пыли и влаге. Изделие выпускается по ТУ ГЕ0.364.241ТУ и относится к серии СНЦ23 с контролем контактности.

Разъём применяется для коммутации электрических цепей в составе кабельных сборок и приборных соединений. Благодаря герметичной конструкции он подходит для эксплуатации в сложных климатических условиях и на объектах с повышенными механическими нагрузками.

Подтверждённые особенности и технические параметры

Конструкция разъёма включает 10 контактов диаметром 1,5 мм. Число «10» в маркировке указывает на номинал по контактам, а «22В» — на условный размер корпуса 22 мм. Компоновка контактов обозначена цифрой 11 в полной схеме маркировки.

• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции в нормальных условиях — высокое, что обеспечивает надёжность работы.
• Диаметр контактов и параметры серии СНЦ23 рассчитаны на токи до 10–13 А на контакт.
• Исполнение герметичное, с повышенной герметичностью (обозначение «б» в маркировке).
• Предусмотрен контроль контактности (обозначение «В»).
• Приёмка «5», год выпуска — 2017.
• Поставка в заводской упаковке.

Полная расшифровка маркировки: СНЦ23 — серия; 10 — число вставок; 22В — размер корпуса; 11 — компоновка контактов; б — повышенная герметичность; В — контроль контактности; Элекон «5» — производитель и вариант завода. Вариант исполнения «-б-» относится к специальному.

Применение и условия эксплуатации

Разъёмы серии СНЦ23 используются в авиации, судостроении, промышленной автоматике и военной технике для надёжных соединений. Герметичное исполнение и стойкость к вибрационным нагрузкам делают этот разъём пригодным для пылевлагозащищённых применений, где требуется стабильный электрический контакт.

Аналоги таких разъёмов выпускаются другими производителями, в том числе Исеть и Reliable Connectors. При подборе замены следует учитывать совпадение присоединительных размеров, числа и диаметра контактов, а также исполнение по герметичности и контролю контактности.

Ключевые параметры для заказа

1. Наименование: СНЦ23-10/22В-11-б-В Элекон «5».
2. Артикул: 20807.
3. Категория: СНЦ23.
4. Производитель: Элекон.
5. Приёмка: «5».
6. Год выпуска: 2017.
7. Комплектация: заводская упаковка.
