Назначение соединителя СНЦ23-10/22В-11-Б-В

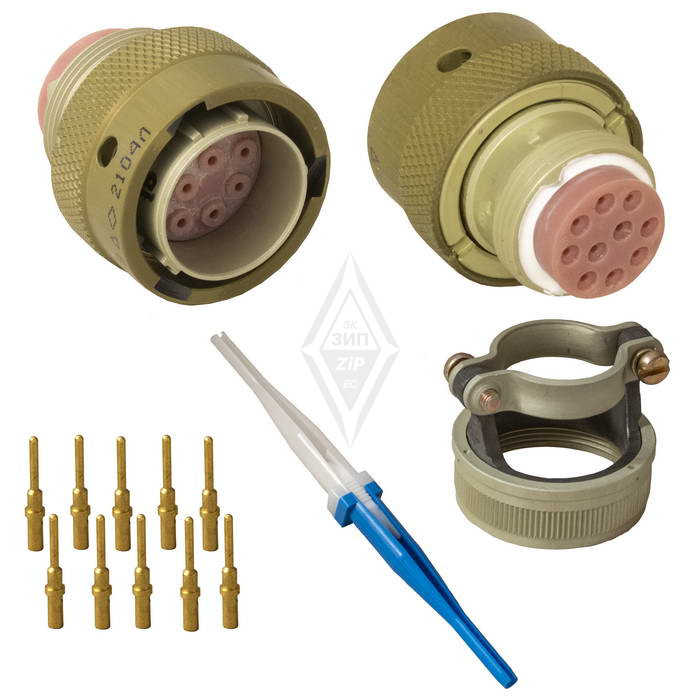

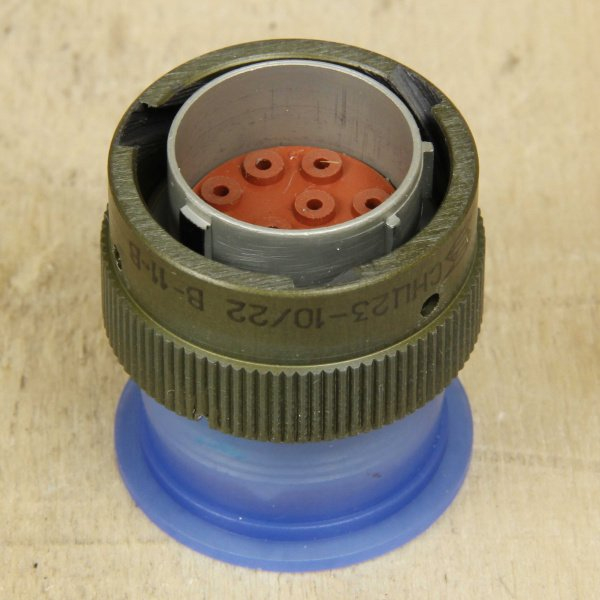

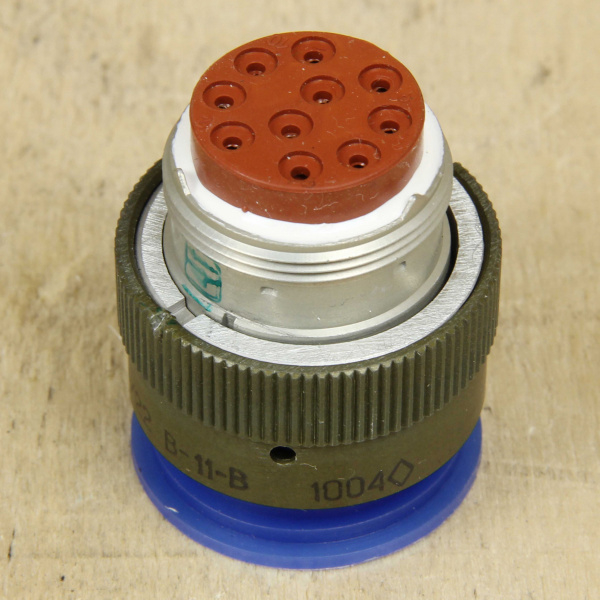

Соединитель СНЦ23-10/22В-11-Б-В представляет собой низкочастотный цилиндрический электрический разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение изделия составляет 700 В, что позволяет применять его в широком спектре радиоэлектронной аппаратуры специального и общего назначения. Устройство состоит из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена как в приборном, так и в кабельном варианте. Такая компоновка обеспечивает гибкость при проектировании узлов и блоков аппаратуры, а также упрощает монтаж и последующее обслуживание соединений.

Изделие рассчитано на эксплуатацию во всеклиматических условиях и сохраняет работоспособность в интервале температур от минус 60 до плюс 200 градусов Цельсия. Это позволяет использовать разъём в составе оборудования, работающего в жёстких условиях окружающей среды, включая воздействие экстремальных температур и значительных механических нагрузок. Благодаря байонетному способу сочленения вилка и розетка фиксируются быстро и надёжно, исключая самопроизвольное разъединение при вибрациях и ударах.

Конструктивные особенности и технические параметры

Соединитель СНЦ23-10/22В-11-Б-В обладает следующими ключевыми характеристиками:

• Количество контактов — 10;
• Условный размер корпуса — 22 мм;
• Конструктивное исполнение — 11 (кабельная часть);
• Буква «Б» — угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не указывается);
• Климатическое исполнение — всеклиматическое;
• Максимальное рабочее напряжение — 700 В;
• Ток на контакт — до 15 А;
• Интервал рабочих температур — от минус 60 до плюс 200 градусов Цельсия;
• Покрытие контактов — золото.

Многошпоночная поляризация корпуса исключает ошибки при сочленении и гарантирует однозначное взаимное положение вилки и розетки. Многопозиционная установка изолятора в корпусе дополнительно расширяет возможности по настройке схемы соединений в зависимости от требований конкретного устройства. Позолоченное покрытие контактов обеспечивает стабильно низкое переходное сопротивление и надёжный электрический контакт в течение всего срока службы, а также защищает контактные поверхности от окисления и коррозии.

Применение и совместимость

Соединители серии СНЦ23 широко используются для внутреннего монтажа радиоэлектронной аппаратуры, в измерительных приборах, системах связи, промышленной автоматике и оборудовании специального назначения. Благодаря высокому току на контакт до 15 А разъём СНЦ23-10/22В-11-Б-В пригоден не только для сигнальных, но и для силовых цепей умеренной мощности. Всеклиматическое исполнение позволяет эксплуатировать изделие в полевых условиях, на транспорте, в составе наружных установок и в других сферах, где оборудование подвергается воздействию атмосферных факторов.

Розетки СНЦ23 допускают сочленение с вилками других серий — СНЦ27, СНЦ28 и СНЦ29. Это делает соединитель универсальным решением при модернизации существующей аппаратуры и при подборе совместимых комплектующих. Взаимозаменяемость сокращает номенклатуру складских позиций и упрощает ремонт оборудования, эксплуатируемого в течение длительного времени.

Байонетный замок обеспечивает быстрое подключение и отключение без применения специального инструмента. Угловое положение изолятора, обозначенное индексом «Б», задаёт конкретную ориентацию контактов относительно корпуса вилки, что важно при монтаже кабельных сборок с заранее определённой раскладкой проводников. Все эти особенности делают разъём СНЦ23-10/22В-11-Б-В надёжным и удобным элементом электрических соединений в широком круге технических задач.
