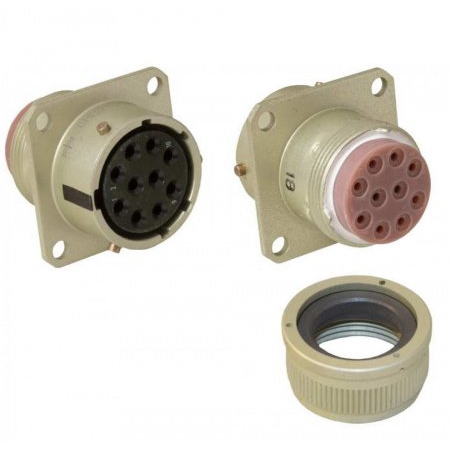

Соединитель СНЦ23-10/22В-1-б-В представляет собой цилиндрический, низкочастотный и малогабаритный разъем, предназначенный для внутреннего монтажа с байонетным соединением. Он используется в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Данный разъем нашел применение в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, многопозиционный.
• Количество контактов : 10.
• Условный размер корпуса : 22.
• Климатическое исполнение : всеклиматическое по ГОСТ В 20.39.404-81.
• Сочленение : байонетное.
• Покрытие контактов : золото.
• Способ монтажа : обжимка.

Конструктивные особенности

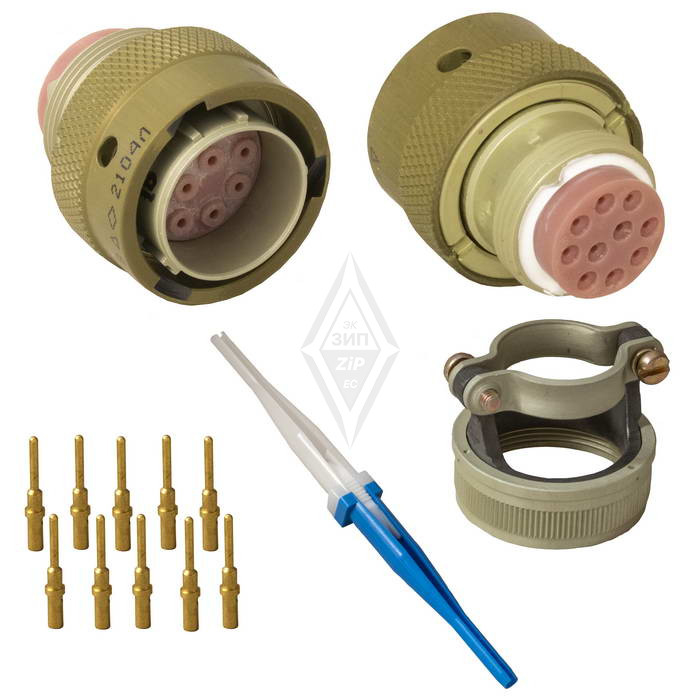

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. вилки и розетки могут изготавливаться или с различными типами кожухов (прямым, угловым или с обоймой под термоусаживаемые трубки). Также предусмотрена поляризация корпуса с помощью многошпоночной системы и многопозиционной установки изолятора в корпусе.

Гарантийные условия

Гарантийный срок хранения соединителей составляет не менее 25 лет со дня изготовления. Минимальная наработка в различных режимах эксплуатации составляет 1000 часов, а в облегчённом режиме — до 100000 часов.

Расшифровка обозначения

Обозначение СНЦ23-10/22В-1-б-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя;
• 10 — количество контактов;
• 22 — условный размер корпуса;
• В — вид корпуса вилка ;
• 1 — конструктивное исполнение (приборная часть);
• б — угловое положение изолятора в корпусе вилки (при нормальном положении индекс не указывается).

Данный соединитель обеспечивает надежное электрическое соединение и подходит для использования в ответственных узлах автоматических систем, где требуется высокая степень надежности.
