Цена:

5800 ₽

В наличии: 2 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

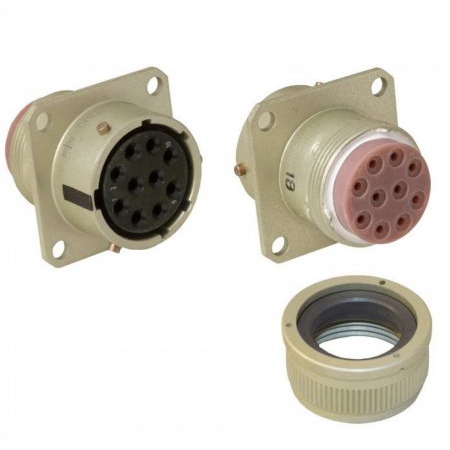

СНЦ23-10/22Р11-б-В от Элекон «5» — это цилиндрический низкочастотный разъём серии СНЦ23, предназначенный для соединения электрических цепей. Он выпускается заводом Элекон и соответствует техническим условиям НКЦС.434410.508 ТУ.

Разъём имеет корпус диаметром 23 мм, с 10 контактами сигнальными и 22 вспомогательными (обозначение 10/22), розетку (Р) в приборном или кабельном исполнении. Климатическое исполнение всеклиматическое (В), подходит для внутреннего монтажа в условиях переменного и постоянного тока до 700 В при частоте до 3000 Гц.

Сочленение байонетное с пятишпоночной поляризацией, изолятор многопозиционный, возможны прямой или угловой кожухи. Покрытие контактов — золото или серебро для надёжного соединения с вилками серий СНЦ27, СНЦ28, СНЦ29. Используется в промышленной электронике, авиационной и военной технике.

СНЦ23: серия и диаметр корпуса.
10/22: 10 основных + 22 дополнительных контактов.
Р: розетка.
11: тип контактов (сигнальные, разъёмные).
б: вариант исполнения (например, с определённым кожухом).
В: всеклиматическое.
Элекон «5»: производитель и код завода.

Описание

Назначение разъёма СНЦ23-10/22Р11-б-В

СНЦ23-10/22Р11-б-В производства завода «Элекон» — это цилиндрический низкочастотный соединитель серии СНЦ23, предназначенный для коммутации электрических цепей в составе промышленного, авиационного и военного оборудования. Изделие выпускается по техническим условиям НКЦС.434410.508 ТУ, что подтверждает его соответствие нормам, установленным для данной серии. Разъём применяется для внутреннего монтажа и обеспечивает надёжное электрическое соединение при работе на постоянном и переменном токе напряжением до 700 В и частоте до 3000 Гц.

Конструктивные особенности и обозначение

Маркировка изделия содержит полную информацию о его исполнении. Ниже приведена расшифровка основных элементов обозначения.

СНЦ23 — серия цилиндрического низкочастотного разъёма и диаметр корпуса 23 мм.
10/22 — количество контактов: 10 основных (сигнальных) и 22 вспомогательных.
Р — тип исполнения: розетка.
11 — тип контактов: сигнальные, разъёмные.
б — вариант исполнения корпуса, в том числе с определённым видом кожуха.
В — всеклиматическое климатическое исполнение.
Элекон «5» — производитель и код завода, а также категория приёмки «5».

Сочленение разъёма байонетное, с пятишпоночной поляризацией, что исключает неправильное подключение и обеспечивает быстрое и надёжное соединение. Изолятор выполнен многопозиционным. Конструкция допускает применение прямого или углового кожуха в зависимости от условий монтажа.

Совместимость и покрытие контактов

Контакты разъёма имеют покрытие из золота или серебра, что обеспечивает стабильное переходное сопротивление и надёжный электрический контакт. Розетка СНЦ23-10/22Р11-б-В сочленяется с вилками серий СНЦ27, СНЦ28 и СНЦ29. Это делает изделие универсальным решением для построения разъёмных соединений в составе жгутов и кабельных сборок указанных серий.

Область применения

Благодаря всеклиматическому исполнению и стойкости к воздействию внешних факторов разъём подходит для эксплуатации в широком диапазоне условий. Основные области применения:

Промышленная электроника и приборы общего назначения.
Авиационная техника, включая бортовые системы и оборудование.
Военная техника и специальное оборудование, где предъявляются повышенные требования к надёжности соединений.

Изделие поставляется в заводской упаковке, что гарантирует сохранность контактов и геометрии корпуса при транспортировке и хранении. Год выпуска указанной партии — 2017, приёмка «5» подтверждает соответствие требованиям военного представительства. Разъём СНЦ23-10/22Р11-б-В является ремонтопригодным компонентом и может использоваться как при сборке нового оборудования, так и при замене вышедших из строя соединителей в уже эксплуатируемых системах.
