Назначение соединителя СНЦ23-10/22Р-1-В

Соединитель электрический СНЦ23-10/22Р-1-В предназначен для коммутации электрических цепей постоянного и переменного тока. Изделие применяется для разъемного соединения кабельных и приборных линий в составе электротехнического оборудования, измерительных систем и промышленной аппаратуры. Конструкция рассчитана на работу с частотой тока до 3 МГц, что позволяет использовать соединитель не только в силовых, но и в высокочастотных сигнальных цепях.

Приемка изделия осуществляется службой «ОТК», что подтверждает прохождение заводского контроля качества перед отгрузкой потребителю.

Технические особенности и конструкция

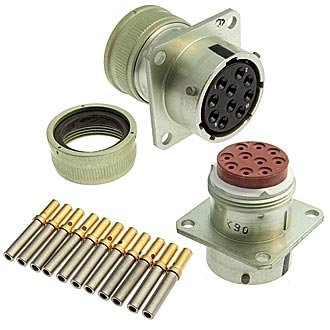

Соединитель выполнен по двухчастевой схеме и состоит из вилки и розетки. В зависимости от монтажного исполнения каждая из частей может быть как приборной, так и кабельной. Стыковка частей осуществляется байонетным соединением, которое обеспечивает быстрое замыкание и надежную фиксацию без применения дополнительного инструмента.

Ключевые параметры изделия:

• Тип соединения: байонетное
• Количество контактов: 10
• Диаметр контактов: 1,5 мм
• Рабочее напряжение: до 700 В
• Токовая нагрузка: до 20 А для проводов сечением 1,5 мм; до 10 А для проводов сечением 2,0 мм
• Покрытие контактов: золотое

Золотое покрытие контактных элементов снижает переходное сопротивление и защищает поверхность от окисления и коррозии. Это особенно важно при эксплуатации соединителя в условиях повышенной влажности, перепадов температур и воздействия агрессивных сред.

Применение

СНЦ23-10/22Р-1-В рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в следующих областях:

• промышленное электрооборудование и станки;
• измерительные и контрольно-испытательные системы;
• лабораторные установки;
• распределительные и коммутационные шкафы;
• приборы и аппаратура общего назначения.

Монтаж и совместимость

Соединитель допускает подключение проводов с диаметром жил 1,5 мм и 2,0 мм. Выбор монтажного исполнения вилки и розетки зависит от конкретной задачи: приборные части устанавливаются на корпуса устройств, кабельные — на окончания монтажных жгутов и кабельных сборок. Бабонетный механизм фиксации сокращает время на соединение и исключает самопроизвольное расстыкование при вибрации.

Изделие применяется как в новых разработках, так и для замены аналогичных соединителей при ремонте и модернизации действующего оборудования. Контроль «ОТК» при приемке гарантирует соответствие каждого экземпляра установленным техническим требованиям.
