Назначение и область применения

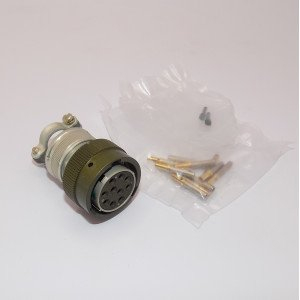

СНЦ23-10/22Р-6-В (ЛЕВ) представляет собой цилиндрический многопозиционный соединитель с локальной защитой контактов, предназначенный для коммутации электрических цепей как постоянного, так и переменного тока. Изделие рассчитано на эксплуатацию в составе радиоэлектронной аппаратуры, промышленного оборудования, авиационной и космической техники, а также в системах, где предъявляются повышенные требования к надёжности соединения и устойчивости к внешним воздействующим факторам.

Соединитель относится к серии СНЦ23 и применяется для разъёмного соединения кабельных и приборных частей электрических трактов. Благодаря конструкции с локальной защитой контактов обеспечивается стабильность электрических параметров и защита контактных элементов от механических повреждений при сочленении и расчленении.

Технические характеристики

Изделие СНЦ23-10/22Р-6-В (ЛЕВ) имеет следующие подтверждённые электрические параметры:

• Максимальное рабочее напряжение — 400 В для моделей СНЦ23-10/22.
• Максимальный ток на одиночный контакт: для контактов диаметром 1 мм — до 11 А.
• Максимальный ток на одиночный контакт: для контактов диаметром 1,5 мм — до 20 А.
• Максимальный ток на одиночный контакт: для контактов диаметром 2 мм — до 35 А.
• Сопротивление контактов: не более 4 мОм для контактов диаметром 1 мм.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление контактов: не более 1,6 мОм для контактов диаметром 2 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Температурный диапазон эксплуатации для соединителей с золотым покрытием: от минус 60 градусов Цельсия до плюс 155 градусов Цельсия.
• Температурный диапазон эксплуатации для соединителей с серебряным покрытием: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Указанные значения позволяют использовать соединитель в цепях с различными уровнями токовых нагрузок и в широком интервале рабочих температур, что подтверждает его пригодность для ответственных применений.

Конструктивные особенности

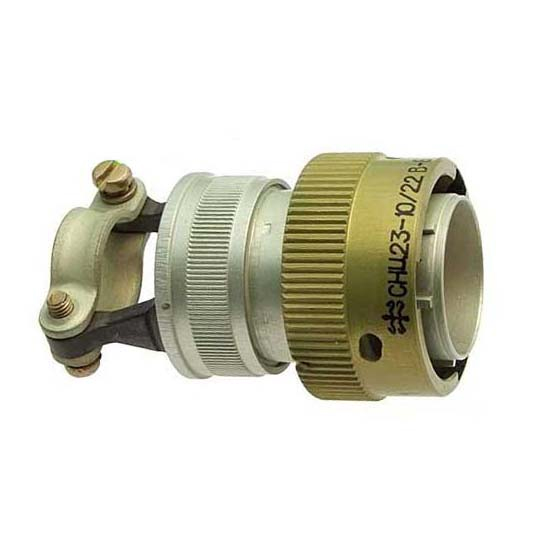

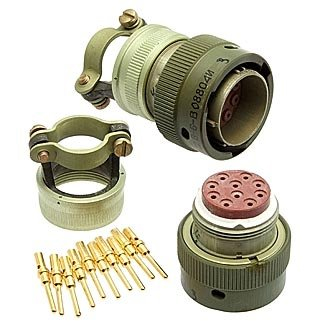

СНЦ23-10/22Р-6-В (ЛЕВ) конструктивно состоит из двух частей: приборной и кабельной. Соединение частей осуществляется по байонетному принципу, что обеспечивает быстрое и надёжное сочленение с фиксацией от самопроизвольного разъединения. Наличие поляризующих шпонок позволяет устанавливать соединитель в различных угловых положениях, исключая ошибки при монтаже и обеспечивая правильную ориентацию контактов.

Исполнение «ЛЕВ» указывает на левое расположение элементов конструкции, что необходимо учитывать при подборе ответной части и проектировании монтажных схем. Локальная защита контактов снижает вероятность их повреждения при эксплуатации и повышает общую долговечность соединителя.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в условиях воздействия вибраций, перепадов температур и других внешних факторов, характерных для промышленного и специального оборудования. Высокое сопротивление изоляции и стабильное переходное сопротивление контактов обеспечивают корректную передачу сигналов и питающих напряжений даже при длительной эксплуатации.

Благодаря сочетанию байонетного механизма, локальной защиты контактов и широкому диапазону допустимых токов, СНЦ23-10/22Р-6-В (ЛЕВ) подходит для применения в электронике, электротехнике, авиационной и космической отраслях, а также в составе промышленного оборудования, где важны повторяемость соединения и устойчивость к внешним воздействиям.
