Назначение соединителя СНЦ23-10/22Р-8-б-В

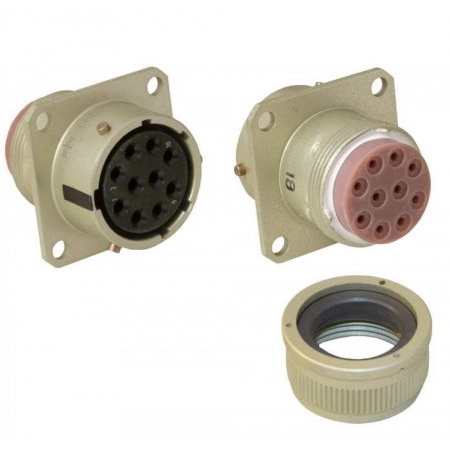

СНЦ23-10/22Р-8-б-В производства завода «Элекон» — это цилиндрический низкочастотный электрический соединитель, предназначенный для надёжного соединения электрических цепей в промышленных и технических системах. Изделие применяется для передачи низкочастотных сигналов, питания и управления, обеспечивая стабильный электрический контакт между соединяемыми частями оборудования. Модель выпускается с приёмкой «ОТК», что подтверждает прохождение заводского контроля качества и соответствие установленным требованиям.

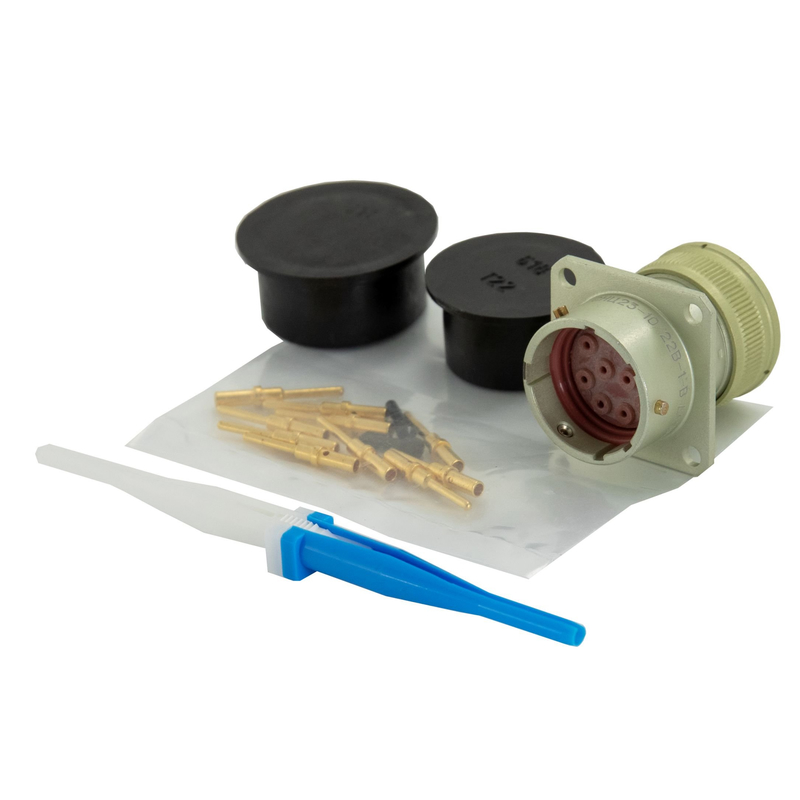

Соединитель относится к серии СНЦ23 и поставляется в заводской упаковке, что обеспечивает сохранность изделия при транспортировке и хранении до момента монтажа.

Технические особенности и конструкция

Конструкция соединителя определяется маркировкой, в которой зашифрованы ключевые параметры изделия. Ниже приведены подтверждённые характеристики:

• Условный размер корпуса — 23.
• Диаметр контактного ряда — 10 мм.
• Общий диаметр корпуса — 22 мм.
• Тип исполнения — розетка (обозначение «Р»).
• Количество контактов — 8.
• Конструктивное исполнение «б» — угловое положение изолятора в корпусе.
• Вариант «В» — стандартное покрытие контактов, например серебро или золото.
• Приёмка — «ОТК».
• Год выпуска — 2017.

Маркировка «8-б-В» обозначает специфическую компоновку изделия: восемь контактов, вариант «б» для ответной части и покрытие контактов типа «В». Такое сочетание параметров позволяет подобрать соединитель под конкретную схему подключения и требования к электрическому контакту.

Материалы и стандарты производства

Соединитель выпускается заводом «Элекон» (Россия) по техническим условиям, в том числе по ТУ ГЕ0.364.241ТУ или аналогичным стандартам, с приёмкой отдела технического контроля. Производство с приёмкой «ОТК» подразумевает выпуск с заводским контролем качества и часто ориентировано на ответственные применения.

Применение и условия эксплуатации

СНЦ23-10/22Р-8-б-В используется в системах с низкочастотными сигналами для передачи данных, питания или управления. Благодаря прочной конструкции и герметичности изделие подходит для эксплуатации в сложных условиях, включая воздействие вибраций и агрессивных сред.

Типовые области применения соединителей данной серии включают:

1. Авиационную технику и бортовые системы.
2. Военную технику и специальное оборудование.
3. Промышленное оборудование и системы автоматики.
4. Системы управления и передачи низкочастотных сигналов.

При монтаже важно учитывать конструктивное исполнение «б» и вариант покрытия «В», чтобы обеспечить правильное сопряжение с ответной частью и надёжный электрический контакт на весь срок службы изделия.
