Назначение соединителя СНЦ23-10/22Р-8-б-В

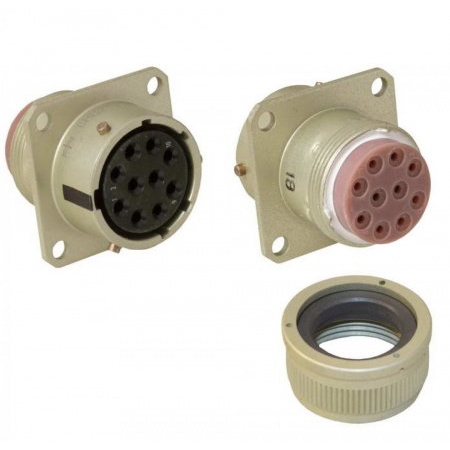

СНЦ23-10/22Р-8-б-В «ОТК» — низкочастотный цилиндрический электрический соединитель серии СНЦ23, выпускаемый предприятием «Элекон». Изделие предназначено для электрического соединения и коммутации цепей в электронной аппаратуре, промышленном оборудовании, а также в системах питания, сигнализации, контроля и связи. Соединитель относится к категории изделий, прошедших испытательную приёмку отдела технического контроля, что подтверждает соответствие заявленным характеристикам при выпуске.

Серия СНЦ23 представляет собой семейство низкочастотных цилиндрических соединителей, рассчитанных на работу в цепях с частотой обычно до 1 мегагерца. Такие разъёмы применяются там, где важны надёжность контактного перехода, вибропрочность и стойкость к механическим воздействиям при эксплуатации.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит сведения о типоразмере, исполнении и материале элементов конструкции. Разбор обозначения СНЦ23-10/22Р-8-б-В приведён ниже.

• СНЦ23 — серия низкочастотных цилиндрических соединителей, применяемых для монтажа в электронной аппаратуре и промышленном оборудовании.
• 10/22 — код типоразмера: изделие относится к размеру 10 по номенклатуре ряда и имеет корпус диаметром 22 миллиметра.
• Р — розетка, то есть розеточная часть разъёма.
• 8 — ориентация изолятора и контактов относительно фиксирующего элемента корпуса, характерная для данного типоразмера.
• б — специальное или угловое конструктивное исполнение изолятора и контактов внутри корпуса, отличное от обычного прямого положения.
• В — материальное исполнение корпуса или защитно-изоляционных элементов, как правило металлополимерное или полимерное, соответствующее стандартам серии СНЦ23.

Конструкция соединителя цилиндрическая, с винтовым или быстроразъёмным замыкателем, который обеспечивает герметичность и виброустойчивость при эксплуатации. Контакты в большинстве модификаций серии СНЦ23 изготовлены из металла с гальваническим покрытием, например серебряным или золотым, что обеспечивает устойчивый контактный переход и ресурс при неоднократных включениях и отключениях.

Применение и совместимость

СНЦ23-10/22Р-8-б-В «ОТК» типично используется в промышленном и военном оборудовании, в том числе в системах питания, сигнализации, контроля и связи, где предъявляются повышенные требования к надёжности, вибропрочности и стойкости к механическим воздействиям. Разъёмы серии СНЦ23 широко применяются как взаимозаменяемые элементы в радиоэлектронной аппаратуре, в том числе при модернизации и ремонте устаревших изделий, где задан конкретный типоразмер и конструктив разъёма.

Число контактов в типоразмере задаётся нормативной документацией и соответствует номенклатуре СНЦ23-10/22; для данного исполнения оно определяется требованиями стандарта или технических условий. Благодаря цилиндрическому корпусу и надёжному замыкателю соединитель сохраняет работоспособность при вибрациях и механических нагрузках, что делает его пригодным для ответственных узлов аппаратуры.

Подтверждённые сведения о поставке

Изделие поставляется в заводской упаковке. Приёмка выполнена по категории «ОТК», что подтверждает прохождение испытаний отделом технического контроля предприятия-изготовителя. Год выпуска — 2017. Производитель — «Элекон». Артикул товара — 20830. Категория — СНЦ23.

Соединитель предназначен для монтажа в составе электронной аппаратуры и промышленного оборудования и применяется в качестве розеточной части разъёма серии СНЦ23 соответствующего типоразмера.
