Назначение соединителя СНЦ23-10/22Р-6-а-В

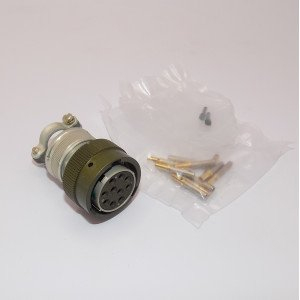

СНЦ23-10/22Р-6-а-В производства завода «Элекон» представляет собой розетку цилиндрического низкочастотного соединителя серии СНЦ23. Изделие предназначено для внутренних соединений в электрических цепях постоянного и переменного тока с частотой до 3 кГц при напряжении до 700 В.

Розетка применяется там, где требуется компактное, герметичное и механически надёжное разъёмное соединение: в промышленной электронике, авиационной технике и других отраслях, работающих в жёстких условиях эксплуатации. Исполнение «а-В» подразумевает повышенные требования к качеству и приёмку отделом технического контроля завода «Элекон».

Технические особенности и конструкция

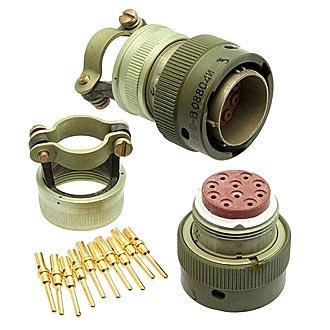

Конструкция розетки включает комбинированный набор контактов в одном изоляторе:

• 10 контактов диаметром 1,5 мм;
• 22 контакта диаметром 0,8 мм.

Маркировка исполнения расшифровывается так: «Р» — розетка, «6» — кабельная часть с прямым кожухом, «а-В» — приёмка ОТК по техническим условиям завода. Покрытие контактов выполняется серебром или золотом, что обеспечивает надёжное соединение методом пайки при объёмном монтаже.

Корпус имеет условный размер 23 мм, что даёт компактность при сохранении герметичности. Поляризация пятишпоночная — она обеспечивает точное позиционирование при сочленении и исключает неправильную стыковку.

Совместимость и присоединение

Розетка сочленяется байонетным замком с вилками серий СНЦ27, СНЦ28 и СНЦ29. Байонетный замок обеспечивает быстрое и плотное соединение, устойчивое к вибрациям и механическим нагрузкам.

Применение и подтверждённые характеристики

Соединители серии СНЦ23 востребованы в промышленной электронике и авиационной отрасли, где важны надёжность разъёмов и стойкость к внешним воздействиям. Модель СНЦ23-10/22Р-6-а-В подходит для цепей с рабочим напряжением до 700 В и частотой до 3 кГц.

Изделие выпускается с приёмкой ОТК, что подтверждает соответствие строгим стандартам качества предприятия. Серия СНЦ23 соответствует ГОСТ и техническим условиям, включая ГЕ0.364.241ТУ; конкретная модель поставляется по ТУ НКЦС.434410.507ТУ или аналогичным документам.

Год выпуска указан как 2025. Поставка осуществляется в заводской упаковке.
