Назначение и общее описание

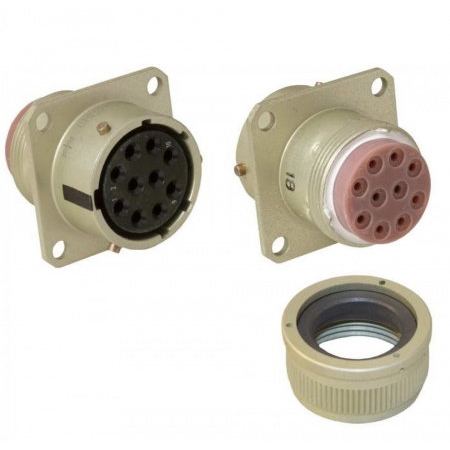

СНЦ23-10/22Р-1-В от завода «Элекон» с приёмкой «ОТК» представляет собой розетку цилиндрического низкочастотного соединителя малогабаритного типа. Изделие предназначено для внутреннего монтажа и оснащено байонетным соединением, обеспечивающим быструю и надёжную фиксацию ответной части. Розетка применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Данная модель относится к серии СНЦ23 и поставляется в заводской упаковке. Приёмка «ОТК» подтверждает соответствие изделия требованиям технических условий и категории качества, установленным для данной продукции.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его характеристиках. Ниже приведена расшифровка буквенно-цифрового обозначения:

• СНЦ23 — базовый тип соединителя, низкочастотный цилиндрический малогабаритный.
• 10 — количество контактов в соединителе.
• 22 — условный размер корпуса.
• Р — исполнение «розетка».
• 1 — конструктивное исполнение без кожуха, предназначенное для внутреннего монтажа.
• В — покрытие контактов (серебро или золото).

Розетка имеет 10 контактов и условный размер корпуса 22. Конструктивное исполнение «1» означает отсутствие кожуха, что предполагает установку изделия внутри прибора или блока. Байонетный механизм соединения обеспечивает надёжный контакт и устойчивость к вибрационным нагрузкам.

Технические характеристики и условия эксплуатации

Соединитель СНЦ23-10/22Р-1-В рассчитан на работу в широком диапазоне климатических условий. Климатическое исполнение изделия является всеклиматическим, что допускает его применение в различных регионах и средах. Рабочая температура составляет от минус 60 до плюс 200 градусов Цельсия, а в некоторых вариантах исполнения — до плюс 155 градусов Цельсия.

Изделие выдерживает вибрационные нагрузки с ускорением до 2000 метров на секунду в квадрате, повышенную влажность до 100 процентов при температуре плюс 35 градусов Цельсия, а также пониженное атмосферное давление до 1,33 умноженное на 10 в минус 10 степени Паскаля. Указанные параметры подтверждают пригодность розетки для использования в жёстких условиях эксплуатации.

Приёмка «ОТК» соответствует категории качества по техническим условиям ГЕ0.364.241ТУ или НКЦС.434410.112ТУ. Минимальная наработка изделия составляет 1000 часов, количество циклов сочленения-расчленения — 500, срок сохраняемости — 25 лет.

Совместимость и область применения

Розетка СНЦ23-10/22Р-1-В сочленяется с вилками серий СНЦ27, СНЦ28 и СНЦ29. Это обеспечивает гибкость при комплектовании соединительных узлов и позволяет использовать изделие в составе различных электрических сборок.

Применяется соединитель для соединения и разъединения электрических цепей в приборах, включая советские и российские промышленные системы. Благодаря малогабаритному исполнению, широкому температурному диапазону и стойкости к вибрации, розетка востребована в приборостроении, промышленной автоматике и других областях, где требуется надёжная коммутация электрических цепей.

Комплектация и условия поставки

Товар поставляется в заводской упаковке производителя «Элекон». Год выпуска — 2022. Изделие имеет приёмку «ОТК», что подтверждает его соответствие установленным требованиям качества. Артикул товара — 20823, категория — СНЦ23.
