Назначение соединителя

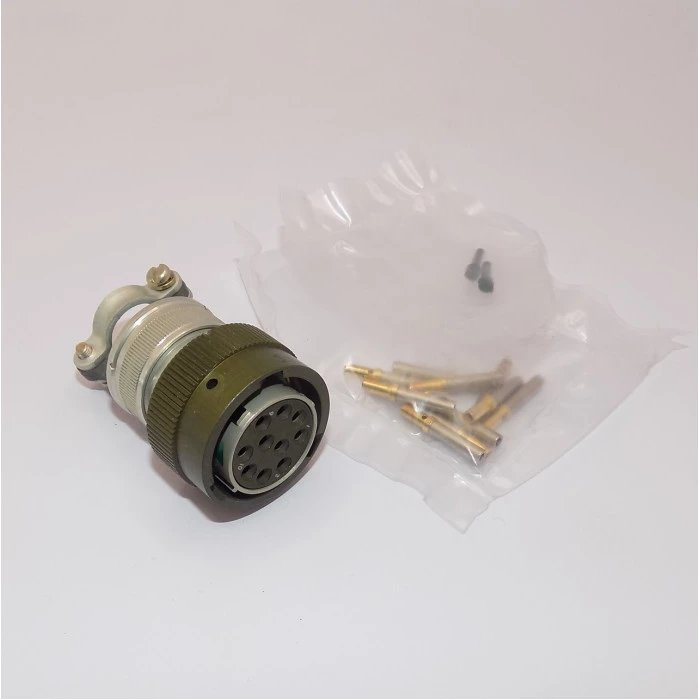

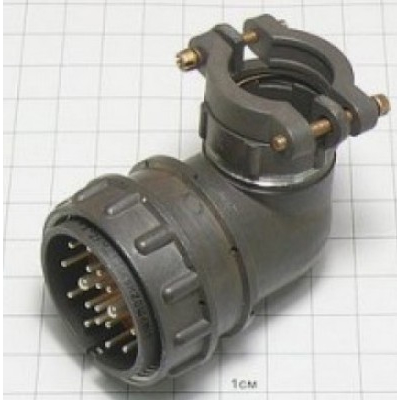

СНЦ23-10/22Р-6-В-В от производителя Элекон представляет собой цилиндрический низкочастотный многопозиционный электрический соединитель, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Изделие обеспечивает надёжное электрическое соединение в цепях постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В.

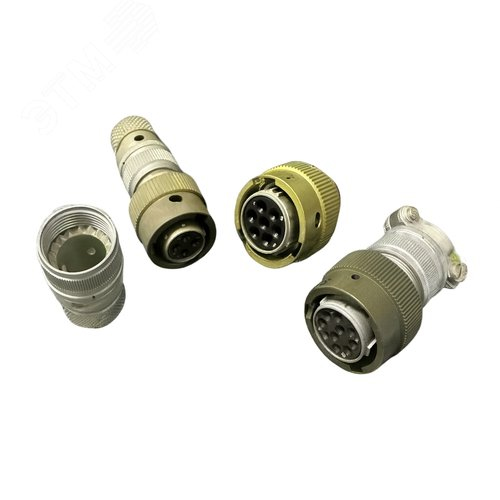

Соединители серии СНЦ23 применяются там, где требуется компактное, герметичное и устойчивое к внешним воздействиям разъёмное соединение электрических цепей. Конструкция рассчитана на эксплуатацию в составе ответственных электронных узлов, включая бортовую и наземную аппаратуру, где предъявляются повышенные требования к стабильности контакта и стойкости к климатическим и механическим нагрузкам.

Конструктивные особенности и расшифровка обозначения

Маркировка СНЦ23-10/22Р-6-В-В содержит полную информацию о конструкции изделия. Число 10 указывает на количество контактов, значение 22 — на условный размер корпуса в миллиметрах. Буква Р обозначает тип корпуса «розетка», а исполнение 6 соответствует кабельной части с прямым кожухом.

Индекс В в обозначении указывает на всеклиматическое исполнение. Такая модификация рассчитана на эксплуатацию в широком диапазоне температур и при повышенной влажности, что делает соединитель пригодным для работы в сложных условиях окружающей среды.

• Сочленение байонетное, обеспечивающее быстрое и надёжное соединение с фиксацией.
• Многошпоночная поляризация, исключающая неправильную стыковку ответных частей.
• Монтаж проводов выполняется методом обжимки.
• Покрытие контактов — золото, что повышает коррозионную стойкость и стабильность переходного сопротивления.

Технические параметры

Рабочий ток на один контакт составляет 9 А, максимально допустимый ток достигает 20 А. Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Такие значения обеспечивают минимальные потери и надёжную передачу сигнала и питания даже при длительной эксплуатации.

Соединитель работает при напряжении до 700 В и в цепях переменного тока частотой до 3 МГц. Сочетание низкого переходного сопротивления и высокого сопротивления изоляции позволяет использовать изделие как в силовых, так и в сигнальных цепях радиоэлектронной аппаратуры.

Условия эксплуатации

Температурный диапазон эксплуатации соединителя — от минус 60 градусов Цельсия до плюс 155 градусов Цельсия. Изделие устойчиво к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 400 метров на секунду в квадрате.

Механическая прочность подтверждается стойкостью к ударам: одиночные нагрузки достигают 5000 метров на секунду в квадрате, многократные — 1500 метров на секунду в квадрате. Всеклиматическое исполнение в сочетании с указанными характеристиками позволяет применять соединитель в аппаратуре, подверженной интенсивным динамическим и климатическим воздействиям.

Область применения

Соединитель СНЦ23-10/22Р-6-В-В востребован в производстве радиоэлектронной аппаратуры различного назначения. Он подходит для внутреннего монтажа, где требуется компактное многопозиционное соединение с байонетной фиксацией, поляризацией и золотыми контактами.

Производитель — АО «Завод Элекон» (город Казань). Артикул изделия — 80079, категория — СНЦ23.
