Элекон

Цена:

10150 ₽

В наличии: 3 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

СНЦ23-10/22Р-6-б-В от завода Элекон «5» — это цилиндрический низкочастотный электрический соединитель советско-российского производства. Он предназначен для надежного соединения электрических цепей в промышленных и специальных системах.

Соединитель имеет 10 контактов и условный размер корпуса 22. Буква «Р» обозначает розетку, а исполнение «6-б-В» указывает на кабельную сборку с внутренней пайкой контактов и видом приемки «ВП» (заводской контроль).

Конструкция обеспечивает герметичность и защиту от внешних воздействий, с покрытием контактов серебром для улучшения проводимости. Он входит в серию СНЦ23, соответствующую ТУ НКЦС.434410.507ТУ.

СНЦ23 — базовая серия цилиндрических разъемов.
10 — количество контактов.
22 — диаметр монтажного отверстия (мм).
Р — розетка.
6 — кабельное исполнение.
б — внутренняя пайка.
В — вид приемки «ВП».

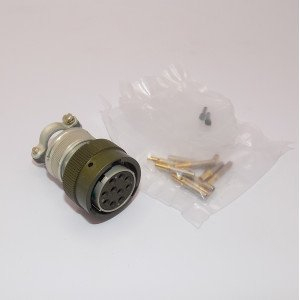

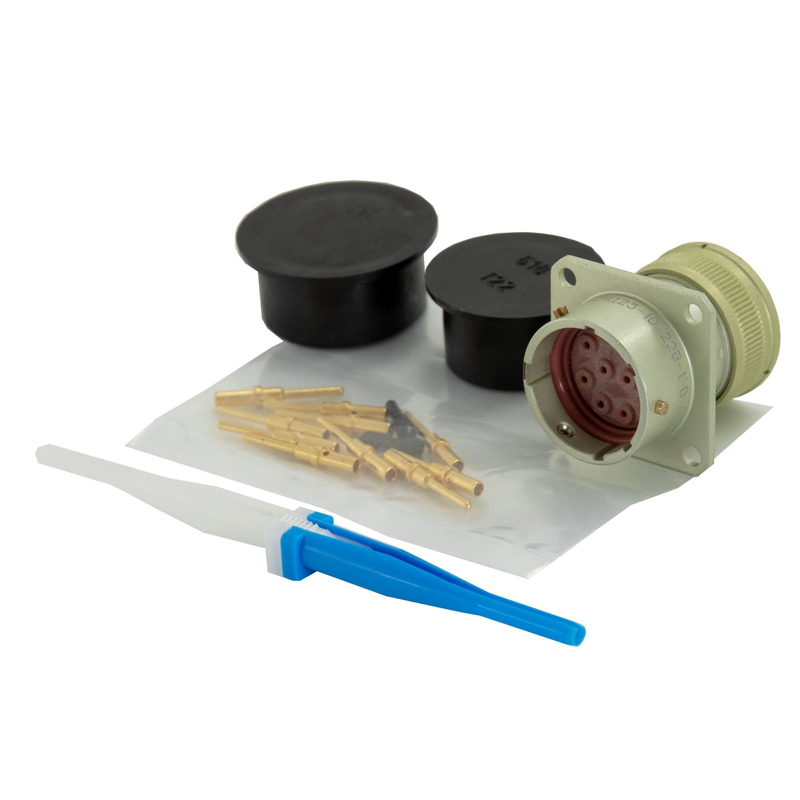

На фото показан типичный вид разъемов серии СНЦ23 с кабельными выводами, характерный для этой модели.

Используется в промышленной электронике, авиации и военной технике для объемного монтажа пайкой. Производитель — завод Элекон, серия ориентирована на надежность в условиях вибрации и агрессивной среды.

Описание

Назначение и область применения

СНЦ23-10/22Р-6-б-В производства завода «Элекон» — цилиндрический низкочастотный электрический соединитель, предназначенный для надёжного соединения электрических цепей в промышленных и специальных системах. Изделие выпускается в рамках серии СНЦ23 и соответствует техническим условиям ТУ НКЦС.434410.507ТУ.

Разъём применяется в промышленной электронике, авиационной и военной технике, где требуется объёмный монтаж пайкой. Конструкция рассчитана на эксплуатацию в условиях вибрации и агрессивной среды, поэтому соединитель востребован в системах, к которым предъявляются повышенные требования по надёжности и стабильности электрического контакта.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструкции и исполнении:

СНЦ23 — базовая серия цилиндрических низкочастотных соединителей.
10 — количество контактов в разъёме.
22 — условный размер корпуса, соответствующий диаметру монтажного отверстия 22 миллиметра.
Р — исполнение «розетка».
6 — кабельное исполнение, рассчитанное на подключение кабеля.
б — внутренняя пайка контактов.
В — вид приёмки, заводской контроль.

Индекс «5» в наименовании указывает на приёмку по пятой категории, а год выпуска — 2022. Такое сочетание характеристик делает изделие пригодным для ответственных применений.

Конструктивные особенности и подтверждённые характеристики

Соединитель имеет 10 контактов и условный размер корпуса 22. Исполнение «Р» определяет его как розетку, а сочетание «6-б-В» указывает на кабельную сборку с внутренней пайкой контактов и видом приёмки «ВП», то есть заводским контролем.

Конструкция обеспечивает герметичность и защиту от внешних воздействий. Контакты имеют серебряное покрытие, что улучшает проводимость и снижает переходное сопротивление. Монтаж выполняется объёмной пайкой, что характерно для данной серии и обеспечивает надёжное электрическое соединение.

Изделие поставляется в заводской упаковке, что гарантирует сохранность геометрии контактов и защитного покрытия при транспортировке и хранении. Производитель — завод «Элекон», страна производства — Россия.

Применение и условия эксплуатации

Разъём предназначен для работы в составе промышленного и специального оборудования. Основные сценарии применения включают:

Объёмный монтаж пайкой в блоках и шкафах промышленной электроники.
Коммутацию цепей в авиационной технике.
Использование в военной технике и специальных системах.
Подключение кабельных линий с повышенными требованиями к механической стойкости.

Благодаря герметичной конструкции и серебряному покрытию контактов соединитель сохраняет работоспособность при вибрационных нагрузках и в условиях агрессивной среды. Серия СНЦ23 ориентирована на длительный срок службы и стабильность параметров, что подтверждается заводским контролем качества.

Комплектация и общие сведения

Товар поставляется в заводской упаковке производителя. Артикул изделия — 20828, категория — СНЦ23. Год выпуска — 2022, приёмка — «5». Все технические параметры, приведённые в описании, соответствуют данным производителя и техническим условиям серии.
