Назначение разъёма СНЦ23-10/22Р-1-В «5»

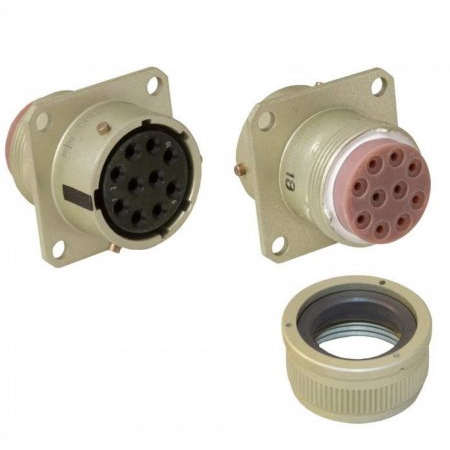

СНЦ23-10/22Р-1-В «5» — цилиндрический низкочастотный малогабаритный разъём российского производителя Элекон, выполненный в виде розетки с индексом Р. Изделие предназначено для внутреннего объёмного монтажа в радиоэлектронной аппаратуре и обеспечивает электрическое соединение цепей постоянного и переменного тока частотой до 3 МГц.

Разъём изготовляется по техническим условиям ГЕ0.364.241ТУ и поставляется с приёмкой «5» — одной из категорий качества серии СНЦ23. Такая приёмка подтверждает, что изделие прошло дополнительные испытания и пригодно для применения в аппаратуре с повышенными требованиями к надёжности и стабильности соединения.

Конструкция и подтверждённые особенности

Корпус разъёма имеет условный размер 22 миллиметра и пятишпоночную поляризацию, а изолятор выполнен с многопозиционной установкой. Это исключает случайную неправильную ориентацию при подключении. Сочленение байонетное, что обеспечивает быстрое и надёжное соединение и разъединение без резьбовой затяжки.

Ключевые технические параметры изделия:

• количество контактов — 10;
• тип соединителя — цилиндрический, низкочастотный, малогабаритный, негерметичный;
• климатическое исполнение — всеклиматическое по ГОСТ В 20.39.404-81;
• диапазон рабочих температур — обычно от минус 60 до плюс 200 градусов Цельсия;
• максимальное рабочее напряжение — до 700 вольт постоянного или переменного тока в зависимости от варианта исполнения и условий эксплуатации;
• сопротивление изоляции в нормальных условиях — не менее 5000 мегаом;
• сопротивление контактов — не более нескольких миллиом, типово до 2–4 миллиом;
• покрытие контактов — золото, что даёт хорошую коррозионную стойкость и низкое переходное сопротивление.

Надёжность и условия эксплуатации

Минимальная наработка разъёма составляет порядка 1000 часов при заданном числе циклов сочленений. Количество циклов сочленения и расчленения — не менее 500. Изделие сохраняет работоспособность при воздействии вибрации, линейных перегрузок, пониженного давления и повышенной влажности в соответствии с требованиями всеклиматического исполнения.

Применение и комплектация

Разъём СНЦ23-10/22Р-1-В «5» применяется для внутреннего монтажа в радиоэлектронной аппаратуре, включая военную, авиационную и космическую технику, а также в промышленных устройствах с повышенными требованиями к надёжности и стабильности соединения.

Товар поставляется в заводской упаковке. Артикул изделия — 20821, категория — СНЦ23, производитель — Элекон. Год выпуска указанной позиции — 2013.
