Назначение и область применения

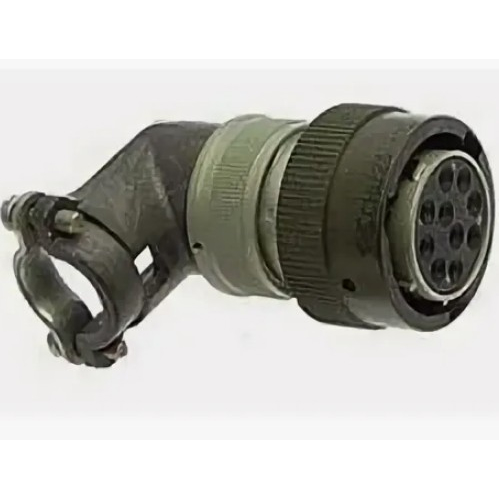

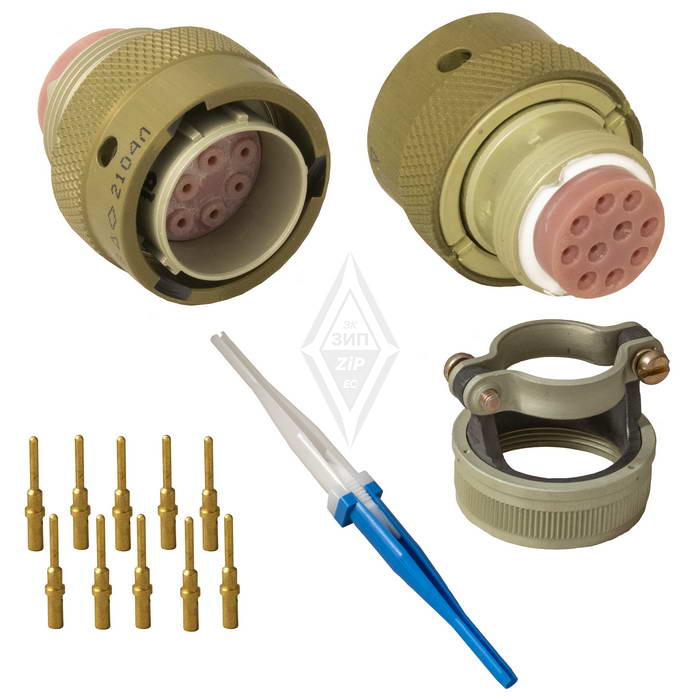

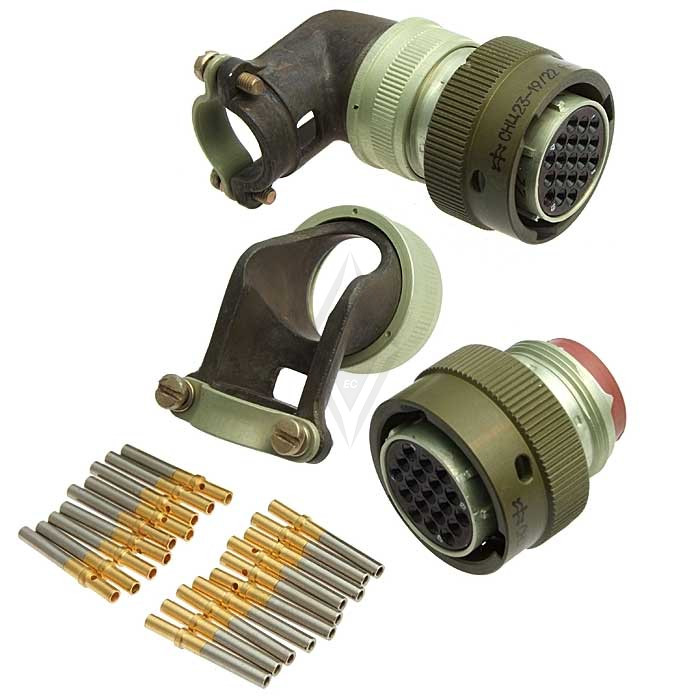

Соединитель СНЦ23-10/22Р-8-В (артикул 7868) относится к категории СНЦ23 и представляет собой кабельную розетку с угловым кожухом, предназначенную для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу с частотами до 3 МГц и максимальным рабочим напряжением 700 В. Конструкция обеспечивает надёжное сочленение и расчленение проводников в системах, где требуется стабильность электрического контакта при механических нагрузках и вибрациях.

Изделие применяется в промышленном оборудовании, контрольно-измерительной аппаратуре, блоках питания и других электротехнических системах. Благодаря обжимному способу монтажа провода соединитель подходит для аккуратной и компактной прокладки кабельных линий, а угловой кожух упрощает подключение в ограниченном пространстве и при сложной трассировке жгутов.

Технические характеристики

Соединитель СНЦ23-10/22Р-8-В имеет следующие подтверждённые параметры:

• Количество контактов: 10
• Условный диаметр корпуса: 22 мм
• Тип соединителя: розетка кабельная с угловым кожухом
• Покрытие контактов: золото
• Диаметр контактов: 1 мм, 1,5 мм и 2 мм в зависимости от количества контактов
• Максимальное рабочее напряжение: 700 В
• Монтаж провода: обжимной
• Количество сочленений-расчленений: до 1000 раз
• Срок службы: до 15 лет
• Технические условия: ГЕО.364.241 ТУ

Рабочий диапазон частот достигает 3 МГц, что позволяет использовать соединитель в цепях как постоянного, так и переменного тока с относительно высокочастотными сигналами. Золотое покрытие контактов снижает переходное сопротивление и защищает контактные поверхности от окисления, обеспечивая стабильное электрическое соединение на протяжении всего срока эксплуатации.

Конструктивные особенности

Угловой кожух кабельной розетки обеспечивает отвод кабеля под углом к оси сочленения. Такая компоновка уменьшает габаритную глубину узла подключения и позволяет прокладывать кабель вдоль поверхности оборудования без резких перегибов. Корпус с условным диаметром 22 мм обладает достаточной механической прочностью и защищает внутренние элементы от внешних воздействий.

Обжимной монтаж провода исключает необходимость пайки и обеспечивает воспроизводимое качество соединения при серийной сборке жгутов. Контакты трёх диаметров — 1 мм, 1,5 мм и 2 мм — позволяют подбирать сечение под конкретные токовые нагрузки в пределах допустимых характеристик соединителя. Ресурс до 1000 циклов сочленения и расчленения подтверждает пригодность изделия для многократного обслуживания и перекоммутации.

Устойчивость к внешним воздействиям

Соединитель СНЦ23-10/22Р-8-В рассчитан на эксплуатацию в условиях воздействия механических нагрузок и вибраций. Материалы корпуса и контактной группы подобраны таким образом, чтобы минимизировать риск повреждений и сохранять рабочие параметры при длительной эксплуатации. Соответствие техническим условиям ГЕО.364.241 ТУ подтверждает заявленные производителем характеристики по электрической прочности, сопротивлению изоляции и стойкости к климатическим факторам.

Благодаря сочетанию золотого покрытия контактов, обжимного монтажа и угловой конструкции изделие обеспечивает стабильное качество коммутации в течение срока службы до 15 лет, что делает его надёжным решением для профессиональных электрических систем.
