Назначение и область применения

СНЦ23-10/22Р-6-В представляет собой электрический соединитель цилиндрической формы, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Устройство обеспечивает разъёмное соединение проводников в составе радиоэлектронной аппаратуры, измерительных комплексов, автоматизированных систем управления и промышленного оборудования. Соединитель рассчитан на эксплуатацию в условиях повышенной вибрационной и ударной нагрузки, а также при значительных перепадах температуры и влажности. Конструкция ориентирована на применение в ответственных узлах, где предъявляются строгие требования к стабильности электрического контакта и механической прочности сочленения.

Благодаря байонетному принципу фиксации соединитель допускает быстрое и надёжное сочленение и расчленение без применения специального инструмента. Это свойство особенно востребовано при монтаже и обслуживании аппаратуры в полевых и производственных условиях, когда важна оперативность замены кабельных сборок или отдельных блоков. Изделие применяется в составе как стационарных, так и подвижных установок, где соединение подвергается многократным циклам коммутации.

Конструктивные особенности и технические характеристики

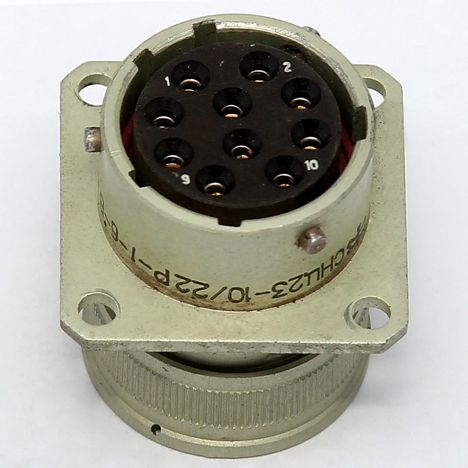

Соединитель выполнен в кабельном исполнении с прямым кожухом, что отражено в обозначении конструктивного исполнения «6». Тип корпуса — розетка, маркируемая литерой «Р». Условный размер корпуса составляет 22 мм, количество контактов — 10. Контакты имеют золотое покрытие, обеспечивающее низкое переходное сопротивление и высокую коррозионную стойкость. Сопротивление изоляции составляет не менее 5000 МОм, сопротивление контактов — не более 2,5 мОм.

Корпусные элементы вилки и розетки снабжены многошпоночной поляризацией, которая исключает неправильное соединение и защищает контакты от повреждения при неверной ориентации. Изолятор допускает многопозиционную установку, что расширяет возможности компоновки внутри приборных отсеков и облегчает разводку кабелей. Сочленение вилки и розетки происходит по байонетному замку, гарантирующему плотное прилегание контактных пар и устойчивость к самопроизвольному разъединению под действием вибрации.

Температурный диапазон эксплуатации соединителя — от минус 60 до плюс 155 градусов Цельсия. Соединитель сохраняет работоспособность при относительной влажности воздуха до 100 процентов при температуре плюс 35 градусов Цельсия. Устройство выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц и механические удары с ускорением до 5000 метров на секунду в квадрате. Такие параметры подтверждают пригодность изделия для применения в аппаратуре, эксплуатируемой в жёстких климатических и механических условиях.

Комплектация и монтаж

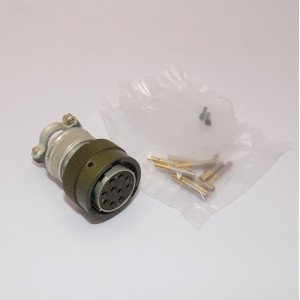

В состав соединительного узла входят две ответные части — вилка и розетка, каждая из которых может быть выполнена в приборном или кабельном варианте в зависимости от конкретной задачи. СНЦ23-10/22Р-6-В является кабельной розеткой с прямым кожухом и предназначена для оконцевания кабельных сборок. Монтаж контактов к проводникам осуществляется стандартными для серии СНЦ23 способами, обеспечивающими надёжную фиксацию и удобство последующей проверки.

При установке следует учитывать поляризацию корпуса и ориентацию изолятора, чтобы обеспечить правильное положение ответных контактов. После сочленения байонетный замок фиксирует соединение, предотвращая люфт и разрыв цепи при внешних воздействиях. Для демонтажа достаточно повернуть накидную гайку и разъединить половины разъёма, что упрощает замену узлов и проведение регламентных работ.

Ключевые параметры

• Количество контактов: 10
• Условный размер корпуса: 22 мм
• Тип корпуса: розетка
• Конструктивное исполнение: кабельная часть с прямым кожухом
• Рабочее напряжение: до 700 В
• Частотный диапазон: до 3 МГц
• Покрытие контактов: золото
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контактов: не более 2,5 мОм
• Температурный диапазон: от минус 60 до плюс 155 градусов Цельсия

Условия эксплуатации и совместимость

Соединитель рассчитан на длительную работу в составе аппаратуры, подвергающейся воздействию вибрации, ударов и повышенной влажности. Изделие сохраняет характеристики при циклическом изменении температуры, что подтверждает устойчивость материалов корпуса и изолятора к термическому старению. Золотое покрытие контактов минимизирует окисление поверхностей и обеспечивает стабильное сопротивление в течение всего срока службы.

СНЦ23-10/22Р-6-В совместим с ответными частями серии СНЦ23, имеющими соответствующий размер корпуса и одинаковое количество контактов. При выборе ответного соединителя необходимо учитывать тип корпуса, конструктивное исполнение и поляризацию, чтобы гарантировать корректное сочленение и герметичность узла. Изделие подходит для применения в радиоэлектронной аппаратуре специального и общего назначения, контрольно-измерительных приборах, системах связи и промышленной автоматике, где требуется высокая плотность монтажа и надёжность электрических соединений.
