Назначение и область применения

СНЦ23-10/22Р-6-Б-В — цилиндрический электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, системах автоматизации и других ответственных узлах, где требуется стабильный и надёжный электрический контакт. Изделие рассчитано на эксплуатацию в составе оборудования, работающего в условиях повышенных механических и климатических нагрузок.

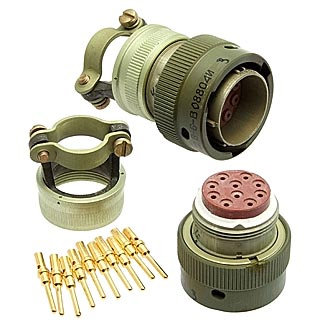

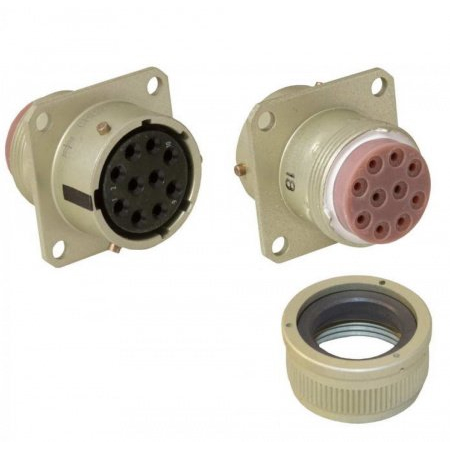

Соединитель состоит из двух частей: вилки и розетки, которые могут быть выполнены как в приборном, так и в кабельном варианте. Такая компоновка обеспечивает удобство монтажа и обслуживания линий связи, а также возможность быстрой замены отдельных элементов при необходимости.

Технические характеристики

Изделие обладает следующими подтверждёнными параметрами:

• Количество контактов: 10
• Условный размер корпуса: 22 мм
• Максимальное рабочее напряжение: 700 В
• Рабочий ток на контакт: до 15 А
• Диаметр контактов: 1,5 мм
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Минимальный срок сохраняемости: 15 лет

Представленные характеристики подтверждают пригодность соединителя для работы в цепях с высокими требованиями к стабильности переходного сопротивления и изоляционных свойств.

Конструктивные особенности

Конструктивное исполнение «6» указывает на кабельную часть с прямым кожухом. Такое исполнение упрощает подключение кабельных сборок и обеспечивает компактное размещение соединителя в ограниченном пространстве.

Разъём оснащён пятишпоночной поляризацией и многопозиционной установкой изолятора в корпусе. Эти решения исключают неправильное сочленение вилки и розетки, а также позволяют точно ориентировать соединитель относительно ответной части при монтаже. Покрытие контактов выполнено из золота, что повышает устойчивость к коррозии и улучшает проводимость. Золотое покрытие особенно важно при эксплуатации в условиях повышенной влажности и при длительном хранении изделия.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий:

• Температура окружающего воздуха: от минус 60 градусов Цельсия до плюс 155 градусов Цельсия
• Относительная влажность: до 100 процентов при температуре плюс 35 градусов Цельсия
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 400 метров на секунду в квадрате
• Механические удары: одиночные до 5000 метров на секунду в квадрате и многократные до 1500 метров на секунду в квадрате

Указанные условия подтверждают пригодность СНЦ23-10/22Р-6-Б-В для применения в аппаратуре, подверженной вибрационным и ударным нагрузкам, а также в установках, работающих при значительных перепадах температуры и высокой влажности.

Применение в аппаратуре

Соединители серии СНЦ23 находят широкое применение в радиоэлектронной аппаратуре промышленного и специального назначения. Они используются в блоках управления, измерительных комплексах, системах передачи данных и автоматизированных линиях, где требуется высокая плотность монтажа и надёжность электрических соединений. СНЦ23-10/22Р-6-Б-В обеспечивает стабильный контакт при многократных циклах сочленения и расчленения, что позволяет применять его в оборудовании с регулярным техническим обслуживанием и заменой модулей.
