Назначение и область применения соединителя СНЦ23-10/22Р-2-В

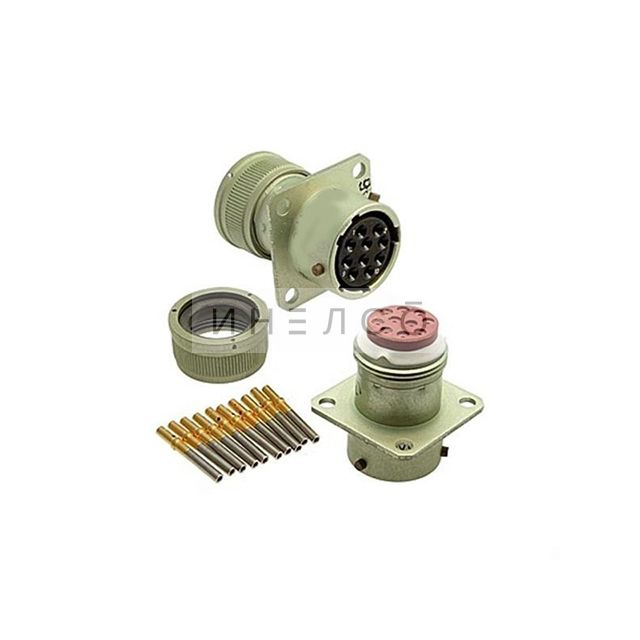

Соединитель СНЦ23-10/22Р-2-В представляет собой электрическую розетку приборного типа с прямым кожухом, входящую в серию низкочастотных цилиндрических соединителей СНЦ23. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем автоматизации. Данный тип соединителей широко применяется в приборостроении, станкостроении, энергетике и на объектах, где требуется стабильное разъёмное соединение с высокой механической прочностью.

Розетка СНЦ23-10/22Р-2-В рассчитана на эксплуатацию в условиях воздействия вибрационных нагрузок и различных климатических факторов. Конструкция обеспечивает надёжное сочленение с ответной вилочной частью серии СНЦ23 того же типоразмера и схемы расположения контактов. Благодаря приборному исполнению с прямым кожухом соединитель удобен для монтажа на панелях, корпусах и шасси оборудования.

Ключевые технические характеристики

Соединитель СНЦ23-10/22Р-2-В имеет следующие подтверждённые параметры:

• Количество контактов: 10
• Условный диаметр корпуса: 22 мм
• Тип конструкции: розетка приборная с прямым кожухом
• Покрытие контактов: золото
• Диаметр контактов: от 1 до 2 мм в зависимости от распределения по контактным группам
• Максимальное рабочее напряжение: 700 В
• Способ монтажа провода: обжимной
• Допустимое количество сочленений-расчленений: до 1000 циклов
• Срок сохраняемости: 15 лет
• Технические условия: ГЕО.364.241ТУ

Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления и коррозии. Обжимной способ монтажа проводов позволяет формировать аккуратные и виброустойчивые соединения без применения пайки, что особенно важно при серийном производстве и обслуживании оборудования в полевых условиях.

Конструктивные особенности и эксплуатационные преимущества

Соединители серии СНЦ23 отличаются продуманной конструкцией, обеспечивающей высокую устойчивость к механическим воздействиям и вибрациям. Прямой кожух розетки СНЦ23-10/22Р-2-В упрощает подвод кабеля и монтаж в стеснённых условиях, когда боковой или угловой вывод кабеля нежелателен. Цилиндрический корпус условным диаметром 22 мм гарантирует совместимость с ответными частями того же габарита.

Ресурс до 1000 циклов сочленения-расчленения подтверждает пригодность изделия для многократного подключения и отключения оборудования при проведении регламентных работ, тестирования и перенастройки систем. Срок сохраняемости 15 лет позволяет формировать складские резервы и использовать соединители в долгосрочных проектах без риска потери эксплуатационных свойств при соблюдении условий хранения.

Совместимость и применение в составе серии СНЦ23

СНЦ23-10/22Р-2-В является частью унифицированной серии СНЦ23, включающей различные варианты исполнений по количеству контактов, типу кожуха, покрытию и способу монтажа. Такая унификация обеспечивает гибкость при проектировании электрических схем: разработчик может подбирать вилки и розетки одной серии, исходя из конкретных требований по компоновке, токовым нагрузкам и условиям окружающей среды.

Розетка с десятью контактами подходит для передачи сигналов управления, питания датчиков, подключения исполнительных механизмов и организации интерфейсных линий в промышленном оборудовании. Прямой приборный кожух позволяет устанавливать соединитель как внутри корпусов устройств, так и на внешних панелях с применением штатного крепежа, предусмотренного конструкцией серии.
