Назначение и область применения

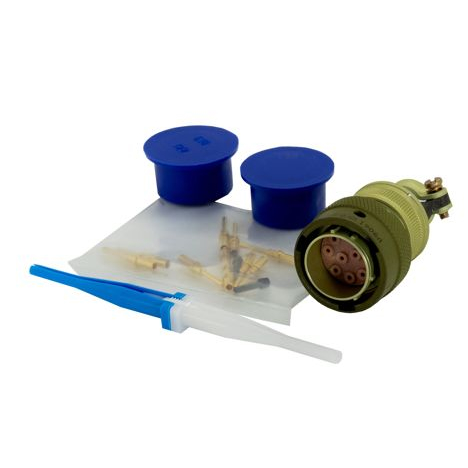

Соединитель СНЦ23-10/22Р-13-Б-В представляет собой цилиндрический низкочастотный малогабаритный электрический разъем, предназначенный для коммутации электрических цепей в составе различного оборудования и аппаратуры. Данная модель относится к серии СНЦ23 и рассчитана на эксплуатацию в ответственных узлах автоматических систем, где предъявляются повышенные требования к надежности и стабильности электрических соединений.

Изделие 2015 года выпуска сохраняет полную работоспособность в соответствии с заявленными техническими характеристиками. Минимальный срок хранения составляет 15 лет, что подтверждает длительный эксплуатационный ресурс и устойчивость материалов конструкции к старению. Минимальная наработка соединителя составляет не менее 1000 часов, в течение которых сохраняются стабильные электрические параметры и механическая целостность всех элементов.

Разъем применяется в составе электронных блоков, измерительных приборов, систем управления и контроля, а также в других устройствах, требующих разъемного соединения с высокой степенью защиты от неправильной коммутации и внешних воздействий. Благодаря байонетному механизму сочленения обеспечивается быстрое и надежное соединение ответных частей без использования дополнительного инструмента.

Конструктивные особенности

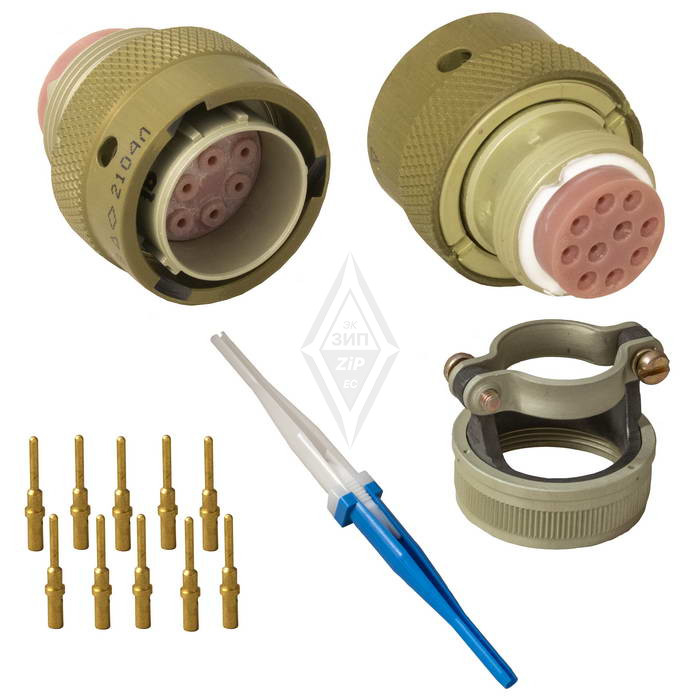

Соединитель выполнен в конструктивном исполнении «розетка с обоймой под термоусаживающиеся трубки». Условный размер корпуса составляет 22 мм, что определяет габаритную совместимость с ответными частями серии СНЦ23 соответствующего типоразмера. Количество контактов — 10, контакты имеют золотое покрытие, обеспечивающее низкое переходное сопротивление и высокую коррозионную стойкость.

Корпус изделия имеет байонетное сочленение с многошпоночной поляризацией, что исключает возможность неправильного подключения ответной части. Многопозиционная установка изолятора позволяет реализовать различные варианты ориентации контактов относительно корпуса, что расширяет возможности компоновки при монтаже.

Монтаж проводов к контактам осуществляется методом обжима. Такой способ обеспечивает газонепроницаемое соединение проводника с контактом, высокую механическую прочность и стабильность электрического контакта в условиях вибрационных и ударных нагрузок.

Электрические параметры

• Рабочая токовая нагрузка — 6 А на контакт.
• Максимальная токовая нагрузка — 12 А на контакт.
• Максимальное рабочее напряжение — до 700 В амплитудного значения.
• Сопротивление электрических контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Указанные параметры гарантируют качественную передачу электрических сигналов и питающих напряжений с минимальными потерями. Высокое сопротивление изоляции обеспечивает надежное разделение цепей и исключает взаимные наводки между соседними контактами даже при повышенной влажности и загрязнении поверхности изоляторов.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель имеет всеклиматическое исполнение по ГОСТ В 20.39.404-81, что допускает его применение в различных климатических зонах без дополнительной защиты от атмосферных факторов. Диапазон рабочих температур составляет от минус 60 до плюс 155 градусов Цельсия, что позволяет использовать изделие как в условиях Крайнего Севера, так и вблизи источников тепловыделения.

Конструкция устойчива к пониженному атмосферному давлению вплоть до 1,33 на 10 в минус десятой степени паскаля, что соответствует условиям глубокого вакуума. Изделие сохраняет работоспособность при воздействии вибрации в диапазоне частот от 1 до 5000 герц с ускорением до 400 метров на секунду в квадрате. Соединитель выдерживает многократные механические удары с ускорением до 1500 метров на секунду в квадрате и одиночные удары с ускорением до 5000 метров на секунду в квадрате.

Совокупность указанных характеристик подтверждает пригодность изделия для применения в аппаратуре, эксплуатируемой в жестких условиях, включая транспортные средства, промышленные установки и специальное оборудование.

Преимущества модели

• Надежное байонетное сочленение с защитой от самопроизвольного расстыкования.
• Золотое покрытие контактов обеспечивает минимальное переходное сопротивление и устойчивость к окислению.
• Широкий диапазон рабочих температур и всеклиматическое исполнение.
• Монтаж методом обжима гарантирует высокую повторяемость качества соединений.
• Многошпоночная поляризация исключает ошибочную коммутацию.
• Длительный срок хранения и наработки подтверждает надежность конструкции.

Изделие полностью соответствует требованиям, предъявляемым к электрическим соединителям для ответственных применений, и может использоваться как при изготовлении новой аппаратуры, так и при ремонте и модернизации существующего оборудования.
