Назначение и область применения

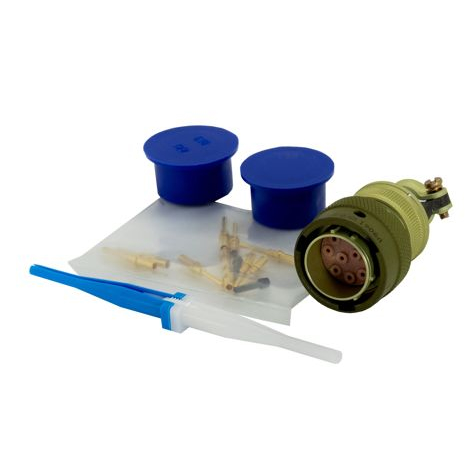

Соединитель СНЦ23-10/22Р-13-Б-В представляет собой низкочастотный электрический разъем цилиндрической формы, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу при частоте до 3 МГц и максимальном амплитудном напряжении до 700 В, что позволяет использовать его в широком спектре радиоэлектронной аппаратуры, контрольно-измерительных приборов и промышленного оборудования.

Разъем применяется в автоматизированных системах управления, телекоммуникационном оборудовании, измерительных комплексах и других ответственных узлах, где предъявляются повышенные требования к надежности и стабильности электрических соединений. Благодаря всеклиматическому исполнению изделие может эксплуатироваться в полевых условиях, в неотапливаемых помещениях и на открытом воздухе без дополнительной защиты от воздействия окружающей среды.

Технические характеристики

Соединитель имеет десять контактов, размещенных в корпусе условного размера 22 мм. Контакты диаметром 1,5 мм покрыты золотом, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Конструктивное исполнение представляет собой розетку с обоймой, рассчитанную на монтаж с применением термоусаживаемых трубок для герметизации места соединения.

• Количество контактов: 10
• Условный размер корпуса: 22 мм
• Конструктивное исполнение: розетка с обоймой под термоусаживаемые трубки
• Покрытие контактов: золото
• Диаметр контактов: 1,5 мм
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Максимальная рабочая температура: плюс 155 градусов Цельсия
• Минимальная рабочая температура: минус 60 градусов Цельсия
• Минимальный срок сохраняемости: 15 лет

Диапазон рабочих температур от минус 60 до плюс 155 градусов Цельсия подтверждает пригодность разъема для эксплуатации в условиях как арктического холода, так и значительного нагрева, характерного для моторных отсеков и промышленных установок.

Конструкция и особенности монтажа

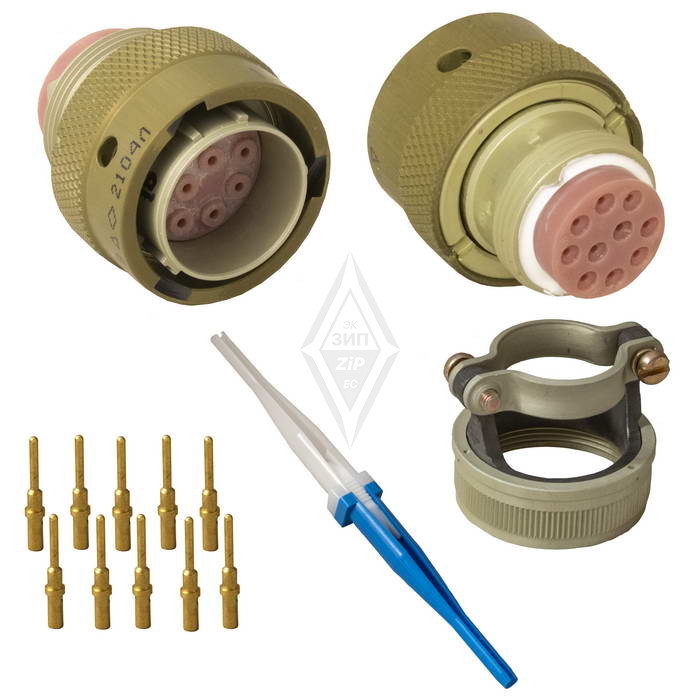

Разъем состоит из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена в приборном (блочном) или кабельном исполнении. Это обеспечивает гибкость при компоновке аппаратуры и прокладке соединительных линий. Подключение проводов осуществляется методом обжима, что гарантирует механическую прочность контакта и исключает ослабление соединения при вибрационных нагрузках.

Изделие оснащено многошпоночной поляризацией и многопозиционной установкой изолятора. Данное конструктивное решение исключает возможность ошибочного сочленения розетки и вилки даже при большом количестве однотипных разъемов, смонтированных в непосредственной близости друг от друга. Это особенно важно для многоканальных систем, где перепутывание цепей может привести к выходу оборудования из строя.

Механическая устойчивость подтверждена способностью выдерживать синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц, а также многократные механические удары. Такие параметры позволяют применять соединитель на подвижных объектах, в транспортных средствах и в оборудовании, подверженном постоянным динамическим воздействиям.

Условия эксплуатации

СНЦ23-10/22Р-13-Б-В разработан для работы во всеклиматическом исполнении. Это означает сохранение заявленных электрических и механических характеристик при воздействии повышенной влажности, соляного тумана, инея, росы, а также резких перепадов температур. Герметизация кабельного ввода термоусаживаемыми трубками дополнительно защищает внутренние элементы от проникновения влаги и пыли.

Соединитель подходит для стационарной установки в аппаратуре, где соединение производится однократно или с редкой периодичностью. Золотое покрытие контактов сохраняет стабильно низкое переходное сопротивление на протяжении всего срока службы и не требует периодической зачистки контактных поверхностей. Хранение изделия допускается в течение не менее пятнадцати лет с даты изготовления без потери эксплуатационных качеств.
