Назначение и область применения

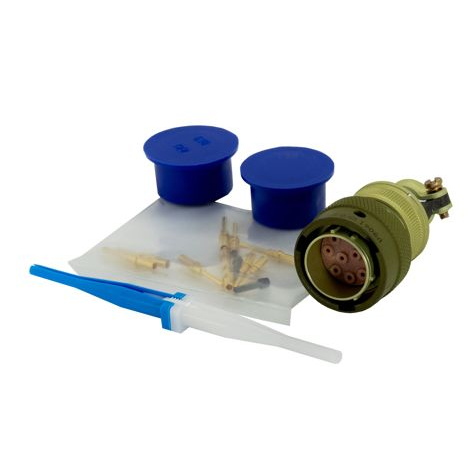

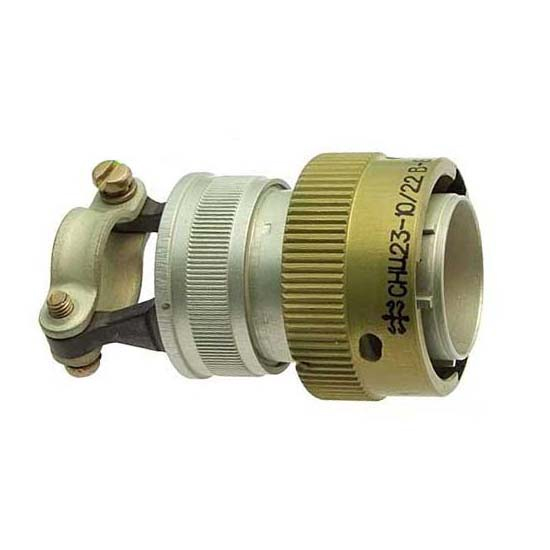

Соединитель СНЦ23-10/22Р-13-Б-В представляет собой электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на эксплуатацию при максимальном рабочем напряжении до 700 В и предназначено для внутреннего монтажа во всеклиматическом исполнении.

Соединитель применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение с высокой устойчивостью к внешним воздействующим факторам. Конструкция обеспечивает стабильную передачу электрических сигналов и питающих напряжений в широком диапазоне рабочих температур и при значительных механических нагрузках.

Технические характеристики

Изделие выполнено в корпусе условного размера 22 мм и оснащено десятью контактами диаметром 1,5 мм с золотым покрытием. Конструктивное исполнение — кабельная розетка с обоймой под термоусаживаемые трубки, что обеспечивает герметизацию места заделки кабеля и дополнительную защиту от внешних воздействий.

Ключевые параметры

• Количество контактов: 10
• Условный размер корпуса: 22 мм
• Конструктивное исполнение: кабельная розетка с обоймой под термоусаживаемые трубки
• Покрытие контактов: золото
• Диаметр контактов: 1,5 мм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Срок сохраняемости: не менее 25 лет

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность в широком диапазоне температур: от минус 60 до плюс 155 градусов Цельсия. Это позволяет использовать изделие как в условиях Крайнего Севера, так и в зонах с повышенной тепловой нагрузкой.

Изделие устойчиво к механическим воздействиям и сохраняет свои характеристики при следующих нагрузках:

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 400 метров на секунду в квадрате
• Механические удары многократного действия с ускорением до 1500 метров на секунду в квадрате

Конструкция и особенности монтажа

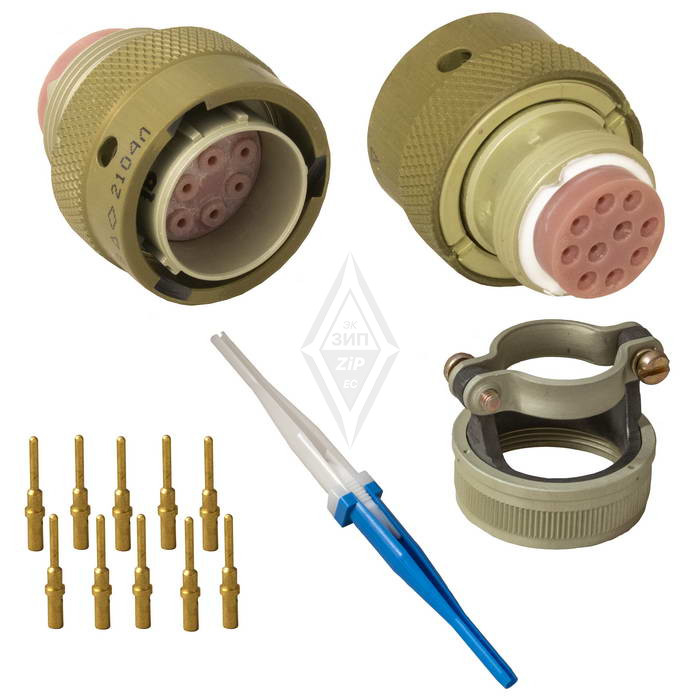

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Поляризация корпуса выполнена многошпоночной, что исключает неправильное сочленение и защищает контакты от повреждения при подключении. Монтаж проводов осуществляется методом обжимки, что обеспечивает высокую механическую прочность заделки и стабильность электрического контакта.

Сочленение частей соединителя производится байонетным способом. Байонетный механизм обеспечивает быструю и надёжную фиксацию, исключает самопроизвольное расчленение при вибрациях и ударах, а также позволяет оперативно производить подключение и отключение оборудования при техническом обслуживании.

Изделие поставляется как самостоятельная единица и предназначено для применения в аппаратуре, где предъявляются повышенные требования к надёжности электрических соединений, механической прочности и устойчивости к климатическим факторам. Всеклиматическое исполнение подтверждает возможность длительной эксплуатации в условиях повышенной влажности, резких перепадов температур и воздействия агрессивных сред.
