Назначение и область применения

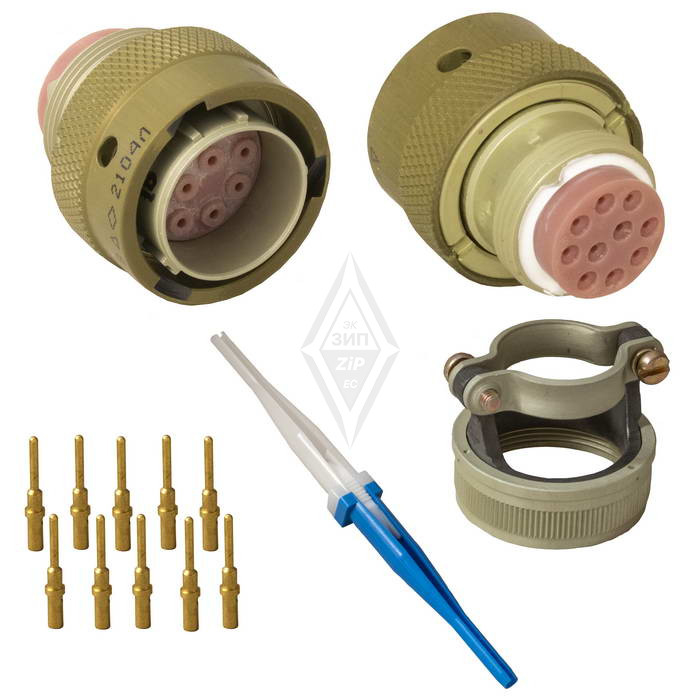

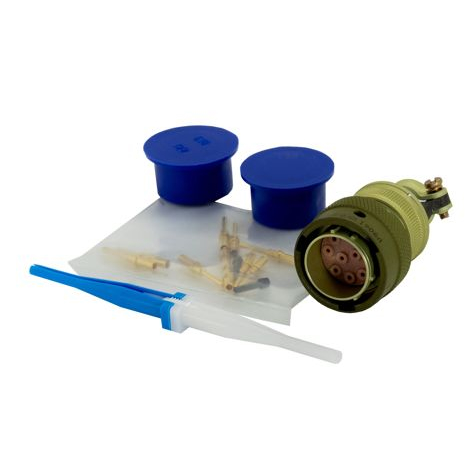

Соединитель электрический низкочастотный СНЦ23-10/22Р-13-Б-В (2012 г.) предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие обеспечивает разъёмное соединение проводников в аппаратуре промышленного и общего назначения, где требуется стабильный электрический контакт и защита места сочленения от внешних воздействий.

Модель относится к категории кабельных розеток с обоймой под термоусаживающиеся трубки. Это конструктивное исполнение позволяет выполнять герметизацию и фиксацию кабельного вывода непосредственно на корпусе соединителя, что упрощает монтаж и повышает надёжность узла сопряжения в условиях вибрации и механических нагрузок.

Основные технические особенности

• Количество контактов: 10
• Условный диаметр корпуса: 22 мм
• Тип соединителя: розетка кабельная с обоймой под термоусаживающиеся трубки
• Покрытие контактов: золото
• Диаметр контактов: от 1,5 до 2 мм в зависимости от числа задействованных контактов
• Максимальное рабочее напряжение: 700 В
• Способ монтажа провода: обжимной
• Допустимое количество циклов сочленения-расчленения: до 1000
• Срок сохраняемости: 15 лет
• Технические условия: ГЕО.364.241ТУ

Наличие золотого покрытия контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров на протяжении всего срока эксплуатации, а также защищает контактные поверхности от окисления и коррозии.

Конструкция и принцип соединения

Корпус соединителя выполнен с многопозиционной установкой изолятора, что даёт возможность выбирать необходимое угловое положение ответной части при сочленении. Такое решение повышает удобство монтажа в ограниченном пространстве и снижает вероятность ошибки при подключении.

Для фиксации ответных частей используется байонетный тип сочленения. Он характеризуется малым усилием стыковки и надёжной фиксацией без применения дополнительного крепежа. Байонетный замок исключает самопроизвольное расчленение под действием вибрации и случайных механических воздействий.

Обжимной способ монтажа проводов позволяет получить стабильное и воспроизводимое соединение проводника с контактом. Технология обжима не требует пайки и подходит для серийного изготовления жгутов и кабельных сборок.

Эксплуатационные характеристики

Соединитель рассчитан на длительную работу в составе электротехнических устройств и приборов. Заявленный срок сохраняемости составляет 15 лет, что говорит о пригодности изделия к длительному хранению без потери рабочих свойств. Допустимое количество циклов сочленения-расчленения — до 1000 раз — позволяет использовать соединитель в устройствах, где предусмотрена периодическая коммутация кабельных линий.

Изделие соответствует требованиям технических условий ГЕО.364.241ТУ, которые определяют конструктивные, электрические и эксплуатационные параметры соединителей серии СНЦ23. Применяемые материалы и покрытия обеспечивают работоспособность при стандартных условиях эксплуатации электрических соединителей низкочастотного назначения.

Применение

Соединитель СНЦ23-10/22Р-13-Б-В используется в электрических цепях постоянного и переменного тока в составе промышленного оборудования, измерительных приборов, источников питания и коммутационных устройств. Благодаря байонетной фиксации и обжимному монтажу он подходит как для стационарной установки, так и для применения в мобильных блоках, где соединение может периодически разбираться.
