Назначение соединителя СНЦ23-10/22Р-1-В-В

Соединитель СНЦ23-10/22Р-1-В-В представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при максимальном напряжении до 700 В и применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Разъем обеспечивает надежное электрическое соединение в составе блоков, приборов и устройств, где требуется многократное сочленение и расчленение цепей.

Данная модель относится к серии СНЦ23 и используется в тех случаях, когда к разъемному соединению предъявляются повышенные требования по механической прочности, устойчивости к внешним воздействиям и стабильности электрических параметров. Конструкция розетки выполнена таким образом, чтобы обеспечивать компактную установку в условиях ограниченного пространства.

Технические характеристики

Соединитель СНЦ23-10/22Р-1-В-В обладает следующими подтвержденными электрическими параметрами:

• Количество контактов: 10
• Диаметр контактов: 1,5 мм
• Рабочая нагрузка на контакт: 6 А
• Максимальная нагрузка на контакт: 12 А
• Максимальное рабочее напряжение: 700 В
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Количество циклов соединения и разъединения: 500
• Срок хранения: не менее 15 лет

Указанные параметры подтверждают возможность применения разъема в ответственных узлах аппаратуры, где важна стабильность контактного сопротивления и высокое сопротивление изоляции в течение длительного срока эксплуатации.

Конструкция и исполнение

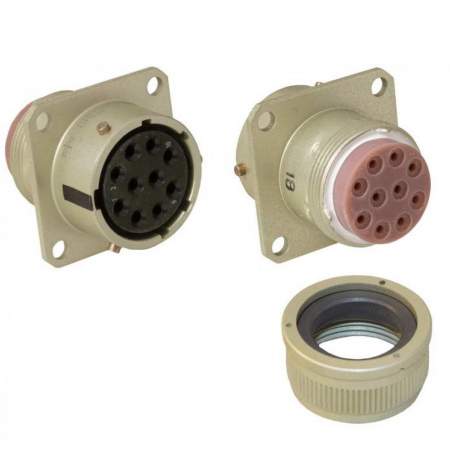

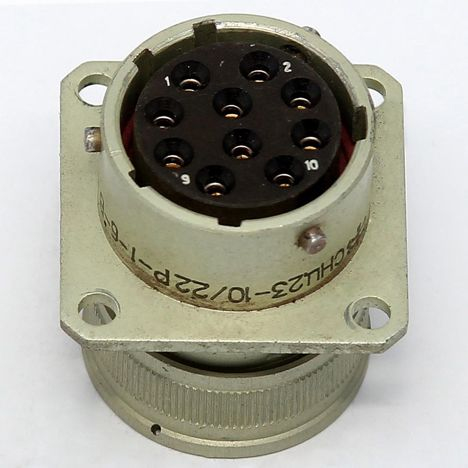

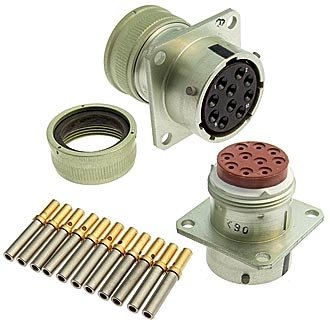

Соединитель состоит из двух частей — вилки и розетки, которые могут выполняться как в приборном, так и в кабельном варианте. Конструктивное исполнение розетки СНЦ23-10/22Р-1-В-В обеспечивает компактность и удобство монтажа в ограниченных пространствах внутри корпусов аппаратуры.

Поляризация и монтаж

Разъем имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что исключает неправильное сочленение и обеспечивает надежную фиксацию ответных частей. Монтаж проводов осуществляется методом обжима, что позволяет получить стабильное и механически прочное соединение проводника с контактом.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 °C до плюс 155 °C. Изделие устойчиво к механическим воздействиям, включая синусоидальные вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 м/с². Разъем предназначен для внутреннего монтажа и соответствует требованиям всеклиматического исполнения согласно ГОСТ В 20.39.404-81.

Применение

СНЦ23-10/22Р-1-В-В широко используется в ответственных узлах автоматических систем, контрольно-измерительной аппаратуре и радиоэлектронном оборудовании, где требуется высокая надежность электрических соединений. Благодаря сочетанию рабочих токов до 6 А на контакт, напряжения до 700 В и устойчивости к жестким условиям эксплуатации разъем подходит для применения в аппаратуре, работающей в условиях вибраций и значительных перепадов температур.

Изделие применимо для внутреннего монтажа в блоках и приборах, где необходима частая коммутация цепей при сохранении стабильных электрических характеристик. Ресурс в 500 циклов соединения и разъединения позволяет использовать разъем в оборудовании, требующем периодического обслуживания и замены отдельных модулей.
