Назначение и область применения

СНЦ23-10/22-В-6-В представляет собой кабельную розетку цилиндрического типа, разработанную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к семейству соединителей СНЦ23 и предназначено для работы в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем связи, где требуется надёжное разъёмное соединение с высокой устойчивостью к внешним воздействиям.

Благодаря всеклиматическому исполнению розетка сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 155 градусов Цельсия. Это позволяет применять её как в отапливаемых помещениях, так и в неотапливаемых технических отсеках, на открытых площадках и в условиях резких перепадов температур. Конструкция рассчитана на длительную эксплуатацию с минимальной наработкой не менее 1000 часов и минимальным сроком сохраняемости 15 лет, что подтверждает её пригодность для ответственных узлов и систем с продолжительным жизненным циклом.

Изделие ориентировано на профессиональное применение в промышленных и специальных областях, где стандартные бытовые разъёмы не обеспечивают требуемого уровня защиты и стабильности контакта. Розетка может использоваться для подключения датчиков, исполнительных механизмов, блоков питания и линий передачи сигналов в условиях повышенной вибрации и механических нагрузок.

Технические характеристики

Соединитель СНЦ23-10/22-В-6-В оснащён десятью контактами диаметром 1,5 мм, что обеспечивает достаточную плотность соединения при компактных габаритных размерах корпуса. Максимальное рабочее напряжение составляет 700 В, а рабочая токовая нагрузка на каждый контакт достигает 9 А. При кратковременных режимах допустима максимальная токовая нагрузка до 20 А на контакт.

Электрические параметры изделия характеризуются следующими подтверждёнными значениями:

• количество контактов — 10;
• максимальное рабочее напряжение — 700 В;
• рабочий ток на контакт — до 9 А;
• максимальный ток на контакт — до 20 А;
• диаметр контактов — 1,5 мм;
• сопротивление контактов — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — 500 циклов.

Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильную передачу электрических сигналов и минимизируют потери в местах соединения. Ресурс в 500 циклов сочленения-расчленения достаточен для многократного переконфигурирования аппаратуры в процессе эксплуатации и технического обслуживания.

Конструктивные особенности и монтаж

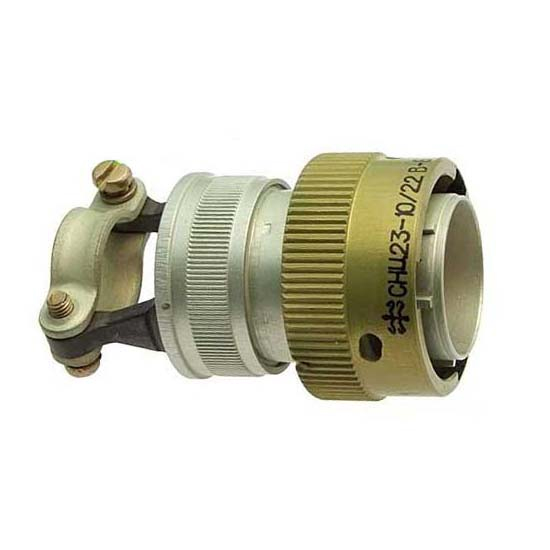

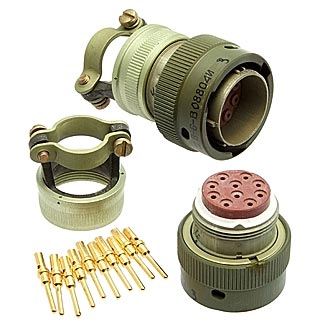

Корпус розетки имеет цилиндрическую форму с байонетным механизмом фиксации, который обеспечивает быстрое и надёжное соединение с ответной частью. Шпоночная поляризация исключает неправильную ориентацию при сочленении и предотвращает повреждение контактов. Розетка совместима с вилками серий СНЦ27, СНЦ28 и СНЦ29, что расширяет возможности её применения в составе уже существующих систем и облегчает подбор ответных соединителей.

Габаритные размеры изделия:

• диаметр корпуса — 29,5 мм;
• длина — 48 мм.

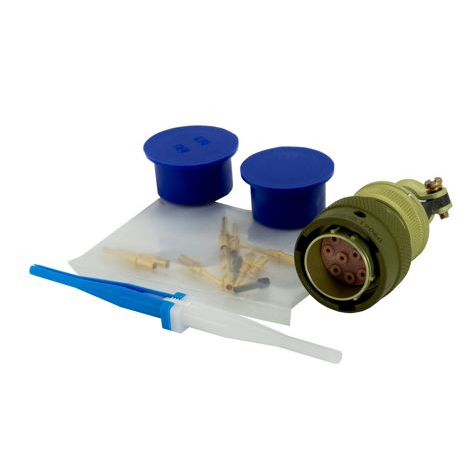

Монтаж проводов осуществляется методом обжимки, что обеспечивает высокую механическую прочность соединения и стабильность электрического контакта в условиях вибрации. Обжимной способ крепления проводников не требует пайки и позволяет выполнять монтаж в полевых условиях с применением стандартного обжимного инструмента.

Устойчивость к внешним воздействиям

Розетка СНЦ23-10/22-В-6-В рассчитана на эксплуатацию при воздействии синусоидальных вибраций в диапазоне частот от 1 до 5000 Гц. Конструкция сохраняет целостность электрического соединения при механических ударах, характерных для работающего промышленного оборудования и транспортных средств. Всеклиматическое исполнение подтверждает возможность применения изделия в условиях повышенной влажности, запылённости и резких температурных перепадов.

Сочетание байонетной фиксации, шпоночной поляризации, обжимного монтажа и расширенного температурного диапазона делает розетку СНЦ23-10/22-В-6-В надёжным решением для построения долговечных электрических соединений в промышленной аппаратуре и специализированном оборудовании.
