Элекон

Цена: ПОД ЗАКАЗ

В наличии: 30 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

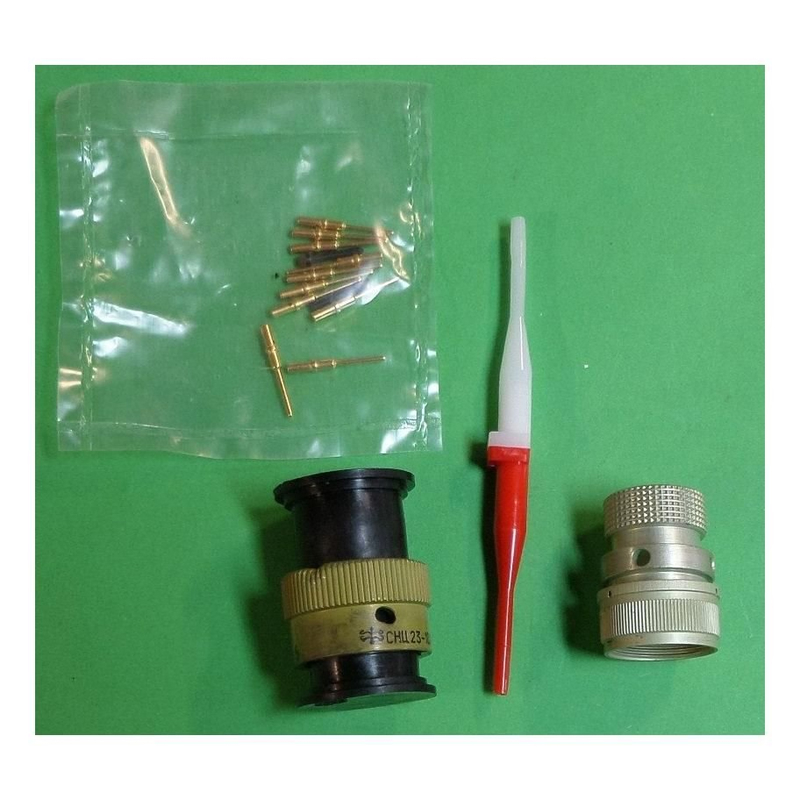

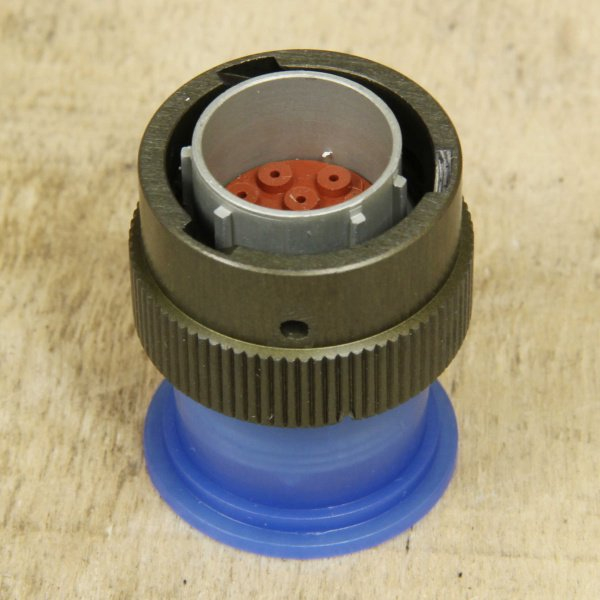

СНЦ23-10/18В-6-В — это вилка кабельная цилиндрического низкочастотного соединителя производства завода Элекон (маркировка «ОТК» указывает на отдел технического контроля). Она предназначена для надежной коммутации электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В, с рабочей токовой нагрузкой на контакт 3 А.

Соединитель имеет 10 вставных контактов в корпусе условного размера 10/18, всеклиматическое исполнение (обозначение «В») для эксплуатации в широком диапазоне температур от -60 до +200 °C. Количество циклов сочленения-расчленения достигает 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Вилка с прямым кожухом и контактами с золотым покрытием (индекс «6») используется для внутреннего монтажа в промышленном оборудовании, авиационной и военной технике. Она состоит из двух частей — вилки и розетки, обеспечивает герметичность и защиту от внешних воздействий в условиях повышенной влажности или агрессивной среды.

Обозначение СНЦ23-10/18В-6-В расшифровывается как: СНЦ23 — серия цилиндрических соединителей; 10/18 — количество контактов/размер корпуса; В — вилка кабельная; 6 — тип контакта (золочение, повышенная надежность); В — всеклиматическое исполнение.

Описание

Назначение

СНЦ23-10/18В-6-В представляет собой вилку кабельную цилиндрического низкочастотного соединителя, выпускаемую заводом Элекон. Маркировка «ОТК» подтверждает, что изделие прошло контроль отдела технического контроля предприятия и принято в установленном порядке. Приёмка по «ОТК» и год выпуска 2025 указаны в характеристиках товара.

Основное назначение вилки — надёжная коммутация электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Рабочая токовая нагрузка на один контакт составляет 3 А. Изделие применяется там, где требуется стабильное электрическое соединение в условиях воздействия внешней среды и значительных перепадов температур.

Подтверждённые особенности

Вилка входит в серию цилиндрических соединителей СНЦ23 и имеет 10 вставных контактов в корпусе условного размера 10/18. Исполнение «В» является всеклиматическим, что допускает эксплуатацию в широком диапазоне температур от −60 до +200 °C.

Количество циклов сочленения-расчленения — до 500.
Минимальная наработка — 1000 часов.
Срок сохраняемости — 15 лет.
Контакты с золотым покрытием, обозначенные индексом «6», обеспечивают повышенную надёжность соединения.
Вилка имеет прямой кожух и предназначена для внутреннего монтажа.
Конструкция состоит из двух частей — вилки и розетки, что обеспечивает герметичность и защиту от внешних воздействий.
Заводская упаковка сохраняет изделие при транспортировке и хранении.

Расшифровка обозначения

Маркировка СНЦ23-10/18В-6-В читается следующим образом:

СНЦ23 — серия цилиндрических низкочастотных соединителей.
10/18 — количество контактов и условный размер корпуса.
В — вилка кабельная.
6 — тип контакта: золочение, повышенная надёжность.
В — всеклиматическое исполнение.

Применение

Вилка используется для внутреннего монтажа в промышленном оборудовании, авиационной и военной технике. Всеклиматическое исполнение и герметичность позволяют применять её в условиях повышенной влажности и воздействия агрессивной среды. Благодаря широкому температурному диапазону и устойчивости к многократным сочленениям изделие подходит для ответственных узлов, где требуется долговременная и надёжная коммутация электрических цепей.

Артикул изделия — 20792, категория — СНЦ23, производитель — Элекон.
