Назначение и область применения

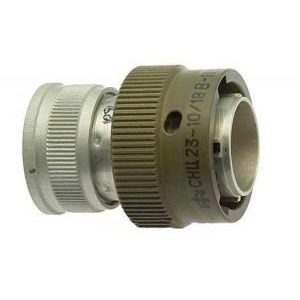

СНЦ23-10/18В-2-В — это вилка цилиндрического разъёма производства завода «Элекон», отмеченная приёмкой «ОТК» (отдел технического контроля). Изделие предназначено для соединения электрических цепей в промышленных и специальных системах, где требуется надёжная коммутация при воздействии неблагоприятных внешних факторов.

Разъём относится к всеклиматическому исполнению, что подтверждается буквенным обозначением «В» в индексе. Такое исполнение обеспечивает стабильную работу в широком диапазоне температур и условий эксплуатации, включая пониженное атмосферное давление.

Расшифровка обозначения

Маркировка СНЦ23-10/18В-2-В построена по стандартной схеме и содержит полную информацию о конструкции и параметрах изделия.

• СНЦ23 — тип соединителя: цилиндрический герметичный разъём.
• 10 — количество контактов.
• 18 — условный размер корпуса.
• В — вилка (plug).
• 2 — конструктивное исполнение: приборная вилка с прямым кожухом.
• В — всеклиматическое исполнение.

Дополнительная отметка «ОТК» свидетельствует о прохождении заводского контроля качества и подтверждает приёмку изделия.

Технические характеристики

Разъём рассчитан на рабочее напряжение до 700 В (амплитудное значение) и ток на контакт до 15 А (рабочий), с максимумом до 35 А. Диаметр контактов составляет 1 мм. Монтаж выполняется обжимкой. Поляризация — многошпоночная, что исключает неправильное сочленение. Покрытие контактов — золото или серебро.

Габаритные размеры корпуса — около 25,9 на 25,9 на 42 мм. Электрические параметры отличаются высокими показателями: сопротивление контактов — не более 4 мОм, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Изделие работает при температурах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия при серебряном покрытии контактов или до плюс 155 градусов Цельсия при золотом покрытии. Разъём выдерживает пониженное давление до 1,33 умноженное на 10 в минус десятой степени Паскаля.

Ресурс и сохраняемость

Срок службы составляет не менее 500 циклов соединений-расчленений и не менее 1000 часов наработки. Сохраняемость — до 15 лет при соблюдении условий хранения.

Комплектация и особенности поставки

Товар поставляется в заводской упаковке. Артикул изделия — 20789. Категория — СНЦ23. Производитель — Элекон. Год выпуска — 2025. Приёмка — «ОТК».

Благодаря всеклиматическому исполнению и высоким электрическим параметрам вилка СНЦ23-10/18В-2-В подходит для применения в ответственных системах, где предъявляются повышенные требования к надёжности соединения и устойчивости к внешним воздействиям.
