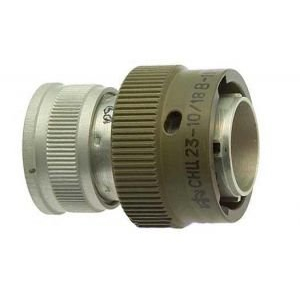

Назначение соединителя СНЦ23-10/18В-1-В

СНЦ23-10/18В-1-В производства завода «Элекон» с приёмкой «ОТК» представляет собой цилиндрический низкочастотный малогабаритный соединитель вилочного типа, предназначенный для внутреннего монтажа. Изделие применяется для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Допустимый рабочий ток на один контакт достигает 15 А, что позволяет использовать соединитель в цепях средней мощности.

Благодаря всеклиматическому исполнению по ГОСТ В 20.39.404-81 и расширенному температурному диапазону соединитель востребован в промышленном оборудовании и авиационной технике, где требуется устойчивая работа при воздействии неблагоприятных внешних факторов.

Конструктивные и технические особенности

Соединитель имеет условный размер корпуса 18 мм и оснащён 10 контактами. Диаметр контактов составляет 1,0 мм. Для надёжной фиксации ответных частей применено байонетное сочленение, а пятишпоночная поляризация исключает неправильное соединение. Покрытие контактов — золото, что снижает переходное сопротивление и повышает коррозионную стойкость.

• Сопротивление контактов — не более 4,0 мОм.
• Сопротивление изоляции в нормальных условиях — высокое.
• Рабочий диапазон температур — от минус 60 до плюс 200 градусов Цельсия.
• Количество сочленений-расчленений — до 500 циклов.
• Наработка — не менее 1000 часов.
• Монтаж — печатный, что соответствует исполнению для категории «ОТК».

Приёмка, нормативная база и область применения

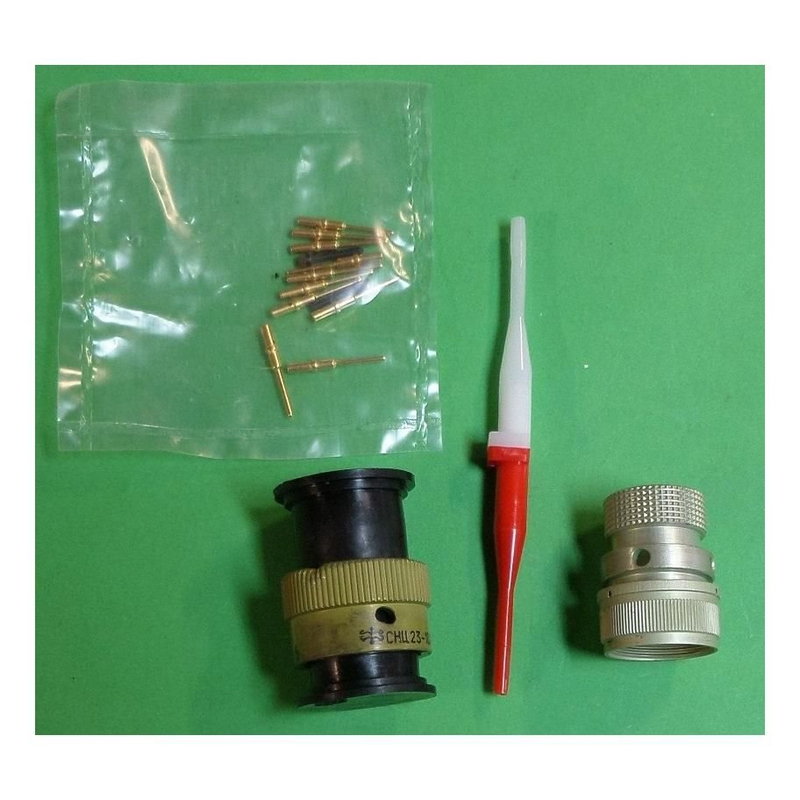

Изделие выпускается по техническим условиям ТУ ГЕ0.364.241ТУ или НКЦС.434410.112ТУ с приёмкой «1» (ОТК). Год выпуска — 2025. Соединитель поставляется в заводской упаковке, что обеспечивает сохранность контактов и защиту от загрязнений при транспортировке и хранении.

Область применения включает промышленное оборудование и авиационную технику. Печатный монтаж позволяет устанавливать соединитель непосредственно на платы, а вилочный тип исполнения обеспечивает удобство подключения ответной части. Всеклиматическое исполнение подтверждает пригодность изделия для эксплуатации в различных климатических зонах.

Ключевые подтверждённые параметры

1. Напряжение — до 700 В, частота — до 3 МГц, ток на контакт — до 15 А.
2. Число контактов — 10, диаметр контактов — 1,0 мм, размер корпуса — 18 мм.
3. Тип сочленения — байонетный, поляризация — пятишпоночная.
4. Покрытие контактов — золото, монтаж — печатный.
5. Температурный диапазон — от минус 60 до плюс 200 градусов Цельсия.
6. Ресурс — до 500 сочленений-расчленений, наработка — не менее 1000 часов.

Таким образом, СНЦ23-10/18В-1-В с приёмкой «ОТК» является малогабаритным низкочастотным соединителем с подтверждённым набором электрических, механических и климатических характеристик, ориентированным на ответственные применения в промышленности и авиастроении.
