Назначение разъёма СНЦ23-10/18В-6-б-В

СНЦ23-10/18В-6-б-В — это цилиндрический низкочастотный электрический разъём производства завода Элекон, выпускаемый в исполнении «5». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжное механическое и электрическое соединение кабельных линий с оборудованием, а также быстрая замена или подключение блоков без применения специального инструмента.

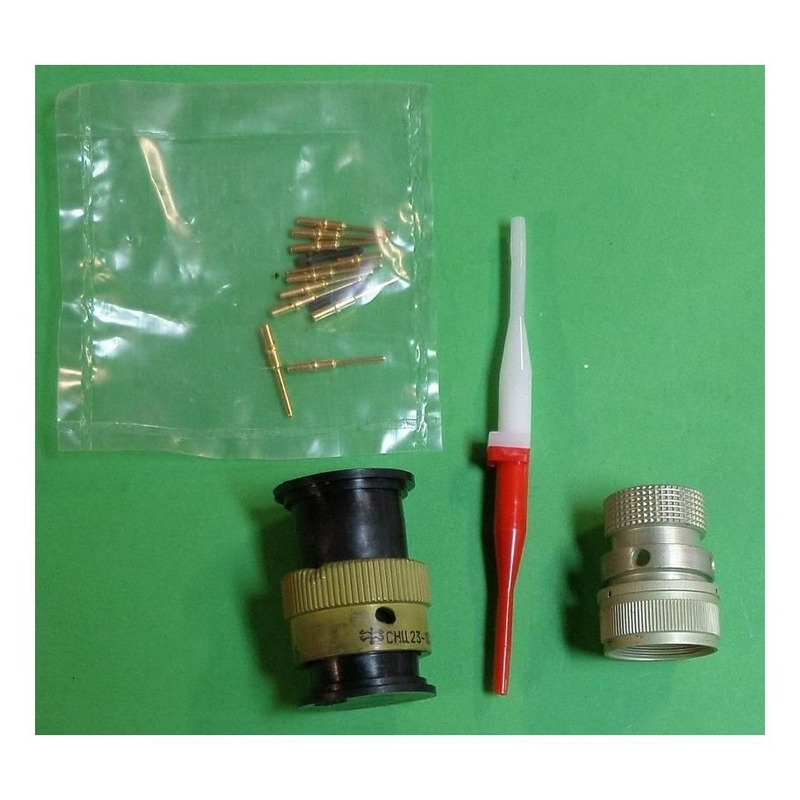

Данная модель представляет собой вилку с кабельной частью и прямым кожухом. Условный размер корпуса составляет 18 мм, число контактов — 10. Артикул изделия — 20790. Разъём входит в категорию СНЦ23 и поставляется в заводской упаковке.

Подтверждённые технические особенности

Конструкция и параметры разъёма СНЦ23-10/18В-6-б-В обеспечивают работу в жёстких условиях эксплуатации. Ниже перечислены основные характеристики, заявленные для данной серии.

• Рабочее напряжение — до 700 В.
• Ток на контакт — от 3 до 15 А в зависимости от диаметра контакта (1,0–2,0 мм).
• Сопротивление контактов — не более 1,6–4,0 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 °C до плюс 85 °C, в усиленном исполнении — до плюс 155–200 °C.
• Корпус металлический, изолятор из карболита.
• Покрытие контактов — золото, в отдельных случаях серебро.
• Монтаж проводов — обжимкой или пайкой.
• Поляризация — многошпоночная, в серии применяется пятишпоночная.
• Установка изолятора — многопозиционная, угловое положение 70°.
• Сочленение — байонетное.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — до 500.
• Приёмка — «5».
• Год выпуска — 2022.

Применение и совместимость

Разъёмы серии СНЦ23 выпускаются во всеклиматическом исполнении и предназначены для внутреннего или кабельного монтажа. Они используются в промышленном оборудовании, приборостроении и электромеханических системах, где требуется устойчивость к вибрации, перепадам температур и воздействию влаги. Байонетный механизм сочленения обеспечивает быстрое и надёжное соединение, а многошпоночная поляризация исключает неправильную стыковку.

СНЦ23-10/18В-6-б-В сочетается с розетками СНЦ23, а также с вилками СНЦ27, СНЦ28 и СНЦ29 по ТУ ГЕ0.364.241ТУ. Это позволяет использовать изделие в составе уже существующих кабельных сборок и при модернизации оборудования. Монтаж проводов выполняется обжимкой или пайкой, что даёт возможность применять разъём как в заводских, так и в ремонтных условиях.

Условия эксплуатации и надёжность

Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и стойкость к температурным воздействиям. Покрытие контактов золотом или серебром снижает переходное сопротивление и повышает коррозионную стойкость. Минимальная наработка в 1000 часов и ресурс до 500 сочленений-расчленений подтверждают пригодность разъёма для длительной эксплуатации в составе промышленных систем.

Изделие выпущено в 2022 году, имеет приёмку «5» и поставляется в заводской упаковке. Разъём СНЦ23-10/18В-6-б-В является частью унифицированной серии, что упрощает подбор ответных частей и расходных материалов при сборке и обслуживании электрооборудования.
