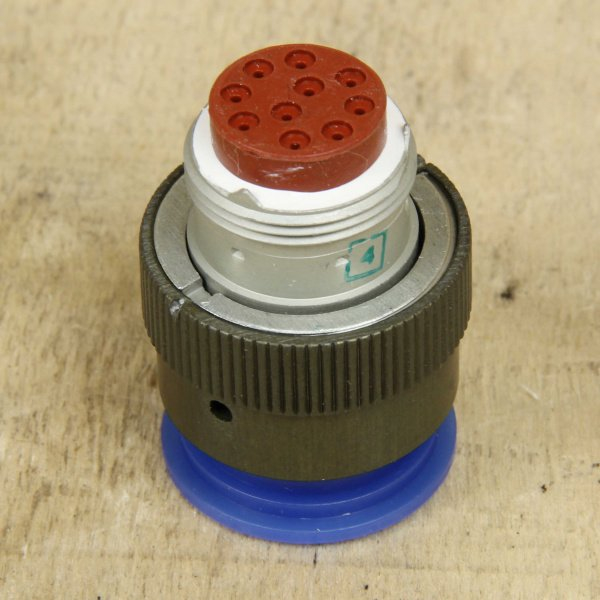

Назначение соединителя СНЦ23-10/18В-6-В

СНЦ23-10/18В-6-В представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединитель рассчитан на применение в условиях внутреннего монтажа и имеет всеклиматическое исполнение, что позволяет использовать его в аппаратуре, эксплуатируемой в различных климатических зонах.

Изделие применяется для коммутации электрических сигналов и электропитания в радиоэлектронной аппаратуре, измерительных приборах, промышленном оборудовании и других устройствах, где требуется надёжное разъёмное соединение с высокой стойкостью к внешним воздействиям. Благодаря байонетному механизму соединения вилка обеспечивает быстрое и надёжное сочленение с ответной частью, исключая самопроизвольное разъединение при вибрационных и ударных нагрузках.

Технические характеристики

Соединитель СНЦ23-10/18В-6-В имеет следующие основные параметры:

• Тип соединителя: СНЦ23
• Количество контактов: 10
• Условный размер корпуса: 18
• Конструктивное исполнение: 6 (кабельная часть с прямым кожухом)
• Максимальное рабочее напряжение: 400 В амплитудного значения
• Рабочий ток на контакт: 3 А
• Максимальный ток на контакт: 6 А
• Сопротивление контактов: не более 4 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Диаметр контактов: 1 мм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500

Условия эксплуатации и стойкость к внешним воздействиям

СНЦ23-10/18В-6-В сохраняет работоспособность в широком диапазоне температур. Повышенная рабочая температура достигает плюс 155 градусов Цельсия, пониженная — минус 60 градусов Цельсия. Такие показатели позволяют применять соединитель как в условиях умеренного климата, так и в аппаратуре, предназначенной для эксплуатации в районах с экстремально низкими или высокими температурами.

Изделие устойчиво к механическим воздействиям. Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 метров на секунду в квадрате, многократные механические удары с ускорением до 1500 метров на секунду в квадрате и одиночные удары с ускорением до 5000 метров на секунду в квадрате.

Конструктивные особенности

Вилка оснащена байонетным соединением и пятишпоночной поляризацией корпуса. Байонетный механизм обеспечивает быстрое соединение и разъединение, а поляризация исключает неправильную установку вилки в ответную часть, защищая контакты от повреждения. Контакты соединителя покрыты золотом, что повышает коррозионную стойкость, стабильность переходного сопротивления и общую долговечность соединения.

Монтаж проводов к контактам осуществляется методом обжимки. Такой способ обеспечивает надёжный механический и электрический контакт между жилой кабеля и контактом соединителя, а также позволяет выполнять монтаж с высокой повторяемостью качества. Кабельная часть с прямым кожухом обеспечивает удобный вывод кабеля и защиту места заделки от механических повреждений.

Область применения

СНЦ23-10/18В-6-В предназначен для использования в составе радиоэлектронной аппаратуры, работающей в условиях повышенных механических нагрузок и широкого диапазона температур. Соединитель подходит для внутреннего монтажа блоков, шкафов управления, измерительных комплексов и другой техники, где требуется компактное и надёжное разъёмное соединение на 10 контактов с рабочим током до 3 А на контакт и пиковым током до 6 А.
