Назначение и область применения

СНЦ23-10/18В-1-В представляет собой цилиндрический низкочастотный электрический соединитель малогабаритного типа, разработанный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу в диапазоне частот до 3 МГц и допускает максимальное амплитудное значение напряжения до 700 В. Соединитель состоит из двух ответных частей — вилки и розетки, каждая из которых может выполняться как в приборном (блочном), так и в кабельном варианте. Такое конструктивное решение обеспечивает гибкость при компоновке аппаратуры и позволяет применять соединитель в широком спектре радиоэлектронных устройств.

Основная сфера использования — радиоэлектронная аппаратура, к которой предъявляются повышенные требования по надёжности, стабильности электрических соединений и устойчивости к внешним воздействиям. Соединители серии СНЦ23 востребованы в измерительной технике, промышленной автоматике, аппаратуре связи, медицинском оборудовании и системах специального назначения, где важны повторяемость параметров и длительный срок службы в различных климатических условиях.

Конструктивные особенности

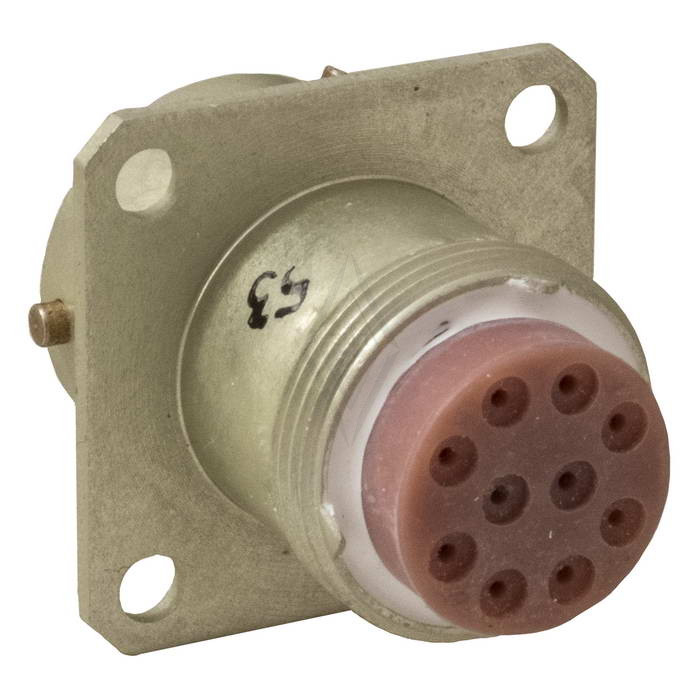

Соединитель имеет цилиндрическую форму корпуса условного размера 18 и оснащён десятью контактами. Сочленение вилки и розетки выполнено по байонетной схеме, что обеспечивает быстрое и надёжное соединение с чёткой фиксацией от самопроизвольного расчленения. Байонетный механизм особенно удобен в условиях ограниченного доступа и при необходимости частого обслуживания.

Корпус изделия имеет многошпоночную поляризацию, а изолятор допускает многопозиционную установку. Такая конструкция исключает ошибки при сочленении и позволяет гибко задавать угловое положение ответных частей относительно друг друга, что удобно при монтаже в стеснённых условиях или при параллельной установке нескольких соединителей одного типоразмера.

Контакты покрыты золотом, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Золотое покрытие особенно важно для слаботочных цепей и применений, где требуется стабильность параметров соединения в течение всего срока эксплуатации, включая хранение в неблагоприятных условиях.

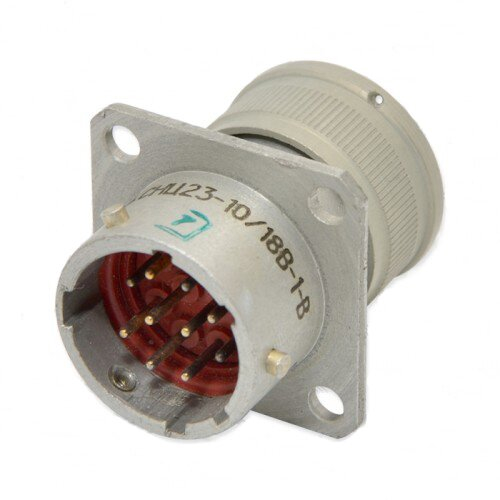

Вид корпуса данной модификации — вилка, конструктивное исполнение — приборная часть. Всеклиматическое исполнение (обозначение «В» в маркировке) подтверждает возможность эксплуатации изделия в широком диапазоне температур, при повышенной влажности и в условиях воздействия атмосферных факторов.

Электрические и эксплуатационные параметры

Электрические характеристики соединителя определены производителем и подтверждены конструкторской документацией:

• Количество контактов — 10;
• Условный размер корпуса — 18;
• Максимальная токовая нагрузка на один контакт — 6 А;
• Сопротивление контактов — не более 4 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Максимальное амплитудное напряжение — до 700 В;
• Рабочий диапазон частот — до 3 МГц.

Показатели надёжности подтверждаются следующими величинами. Минимальная наработка изделия составляет 1000 часов при работе в номинальных режимах. Допустимое количество сочленений-расчленений — 500 циклов, что свидетельствует о достаточной механической износостойкости контактных пар и элементов фиксации. Минимальный срок сохраняемости в упаковке изготовителя — 15 лет, в течение которых изделие сохраняет заявленные электрические и механические параметры.

Применение в аппаратуре

Благодаря сочетанию десяти контактов, компактного корпуса, байонетного сочленения и всеклиматического исполнения, СНЦ23-10/18В-1-В подходит для построения межблочных и внутриблочных соединений в аппаратуре, эксплуатируемой в стационарных и подвижных объектах. Приборное исполнение вилки позволяет устанавливать её непосредственно на корпуса блоков, панели и шасси, обеспечивая аккуратный монтаж и удобство подключения ответной кабельной части.

Золотое покрытие контактов делает соединитель пригодным для цепей с малыми токами и напряжениями, включая аналоговые и цифровые сигнальные линии, где критичны стабильность переходного сопротивления и отсутствие помех, вызванных окислением контактов. Параметр сопротивления изоляции не менее 5000 МОм позволяет применять изделие в цепях, чувствительных к утечкам, и в оборудовании с высокими требованиями к электробезопасности.

Соединитель может применяться в составе контрольно-измерительных приборов, устройств сбора и передачи данных, промышленных контроллеров, медицинской электроники и другой аппаратуры, где требуется надёжная коммутация с частыми переподключениями. Наработка 1000 часов и ресурс 500 циклов подтверждают пригодность изделия для длительной эксплуатации в составе серийной техники.
