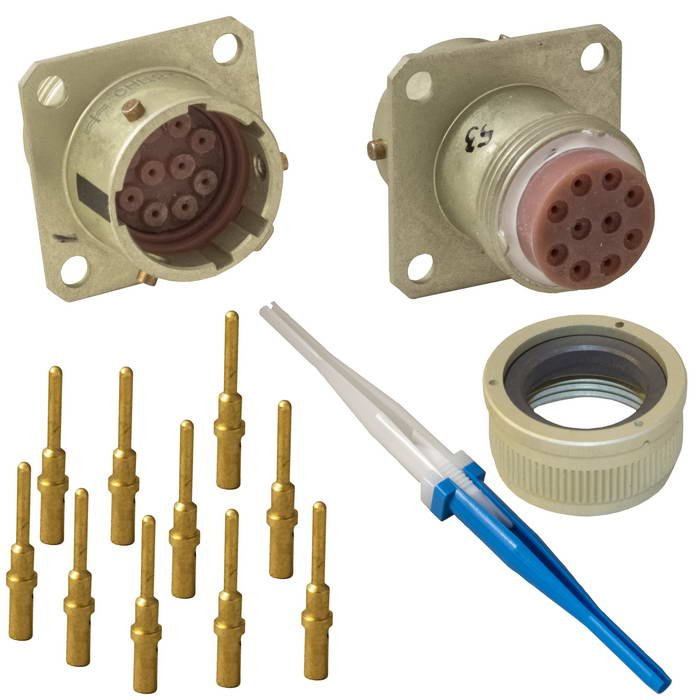

Назначение соединителя СНЦ23-10/18В-13-В

СНЦ23-10/18В-13-В производства завода «Элекон» с приёмкой ОТК представляет собой цилиндрический низкочастотный соединитель малогабаритного типа, предназначенный для внутреннего монтажа. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Соединитель востребован в приборостроении, промышленной автоматике и ответственных электротехнических системах, где требуется компактное и надёжное штекерное соединение. Байонетный механизм обеспечивает быстрое и плотное сочленение, а пятишпоночная поляризация корпуса исключает неправильную стыковку ответных частей.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модификации:

• Максимальное рабочее напряжение — до 700 В.
• Допустимый ток на каждый контакт — до 15 А.
• Интервал рабочих температур — от минус 60 до плюс 200 градусов Цельсия.
• Количество сочленений-расчленений — до 500 циклов.
• Наработка — не менее 1000 часов.
• Срок сохраняемости — 15 лет.
• Климатическое исполнение — всеклиматическое по ГОСТ В 20.39.404-81.
• Условный размер — 10 контактов в корпусе диаметром 18 мм.
• Тип сочленения — байонетный с пятишпоночной поляризацией корпуса.

В обозначении «10/18» зашифровано число контактов и условный размер корпуса в миллиметрах. Буква «В» указывает на вилку, а число «13» — на конкретную модификацию исполнения, вероятно, с определённым кожухом или конструктивным вариантом. Приёмка ОТК подтверждает повышенный контроль качества при выпуске.

Применение и совместимость

Соединитель используется для приборного или кабельного монтажа. Он совместим с розетками серий СНЦ27, СНЦ28 и СНЦ29. Изделие соответствует техническим условиям ТУ ГЕ0.364.241ТУ или НКЦС.434410.507ТУ.

Благодаря малогабаритному исполнению и стойкости к широкому диапазону температур соединитель подходит для эксплуатации в составе бортовой, наземной и промышленной аппаратуры. Всеклиматическое исполнение допускает работу в различных климатических зонах без потери функциональных свойств.

Завод «Элекон» известен выпуском советских и российских промышленных разъёмов, а наличие приёмки ОТК гарантирует соответствие строгим стандартам для ответственных применений. Год выпуска указанной партии — 2025. Поставка осуществляется в заводской упаковке.
