Назначение соединителя СНЦ23-10/18В-13-Б-В

Соединитель СНЦ23-10/18В-13-Б-В представляет собой электрический разъем цилиндрической формы, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Максимальное амплитудное значение рабочего напряжения составляет 700 В. Изделие применяется в составе электронной, радиотехнической и контрольно-измерительной аппаратуры, где требуется надежное разъемное соединение проводников.

Данная модель относится к соединителям типа СНЦ23, которые отличаются многопозиционной конструкцией и локальной защитой контактов. Благодаря этому обеспечивается стабильный электрический контакт и защита от механических повреждений в процессе эксплуатации. Соединитель СНЦ23-10/18В-13-Б-В рассчитан на работу в составе ответственных узлов автоматических систем, где предъявляются повышенные требования к надежности и долговечности соединений.

Конструктивные особенности

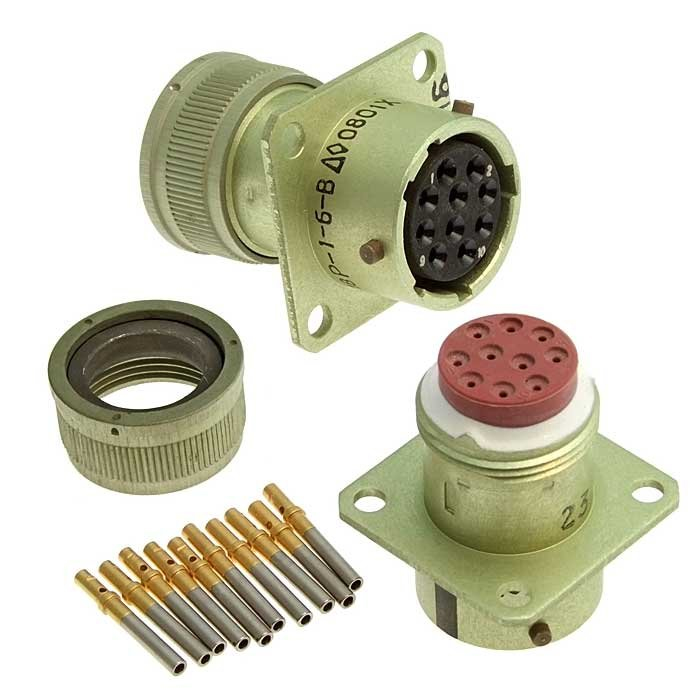

Соединитель состоит из двух частей — вилки и розетки. Каждая из этих частей может быть выполнена как в приборном, так и в кабельном исполнении, что позволяет подобрать оптимальный вариант для конкретного монтажа. В обозначении данной модели литера «В» указывает на то, что изделие является вилкой. Конструктивное исполнение обозначено цифрой 13 и может включать различные варианты с кожухами или без них.

Вилки и розетки серии СНЦ23 имеют многошпоночную поляризацию корпуса, которая исключает неправильное соединение частей. Дополнительно предусмотрена многопозиционная установка изолятора, что позволяет фиксировать изолятор в различных угловых положениях относительно корпуса. Такое решение упрощает монтаж в условиях ограниченного пространства и обеспечивает правильную ориентацию кабельного вывода.

Контакты соединителя покрыты золотом. Такое покрытие обеспечивает высокую проводимость, стабильное переходное сопротивление и защиту контактных поверхностей от коррозии. Это особенно важно при эксплуатации в условиях повышенной влажности или при длительном хранении оборудования.

Расшифровка обозначения

Маркировка СНЦ23-10/18В-13-Б-В содержит информацию об основных параметрах изделия:

• СНЦ23 — тип соединителя: цилиндрический многопозиционный с локальной защитой контактов;
• 10 — количество контактов;
• 18 — условный размер корпуса;
• В — исполнение: вилка (для розетки используется литера «Р»);
• 13 — конструктивное исполнение, определяющее вариант корпуса, наличие кожуха и способ монтажа.

Условия эксплуатации и технические параметры

Соединители серии СНЦ23 рассчитаны на работу в различных климатических условиях и сохраняют работоспособность при воздействии механических нагрузок. Изделие соответствует следующим механическим характеристикам:

• диапазон частот вибрационных воздействий — от 1 до 5000 Гц;
• устойчивость к механическим воздействиям — ускорение до 400 метров в секунду в квадрате;
• сопротивление изоляции — не менее 5000 МОм.

Перечисленные параметры подтверждают пригодность соединителя СНЦ23-10/18В-13-Б-В для применения в аппаратуре, эксплуатируемой в условиях вибраций, ударных нагрузок и перепадов температур. Высокое сопротивление изоляции гарантирует минимальные токи утечки и стабильную работу электрических цепей.

Применение

Соединитель СНЦ23-10/18В-13-Б-В используется в электронных блоках, радиоэлектронной аппаратуре, измерительных приборах и системах автоматики. Он подходит для внутриблочного и межблочного монтажа, обеспечивая быстрое и надежное подключение кабельных сборок к приборам. Наличие золотого покрытия контактов позволяет применять соединитель в цепях с малыми токами и напряжениями, где важно сохранять низкое и стабильное переходное сопротивление.

Благодаря многошпоночной поляризации и многопозиционной установке изолятора исключается вероятность ошибочного соединения вилки и розетки, что особенно важно при обслуживании многоканальных систем. Это делает соединитель удобным и безопасным в эксплуатации.
