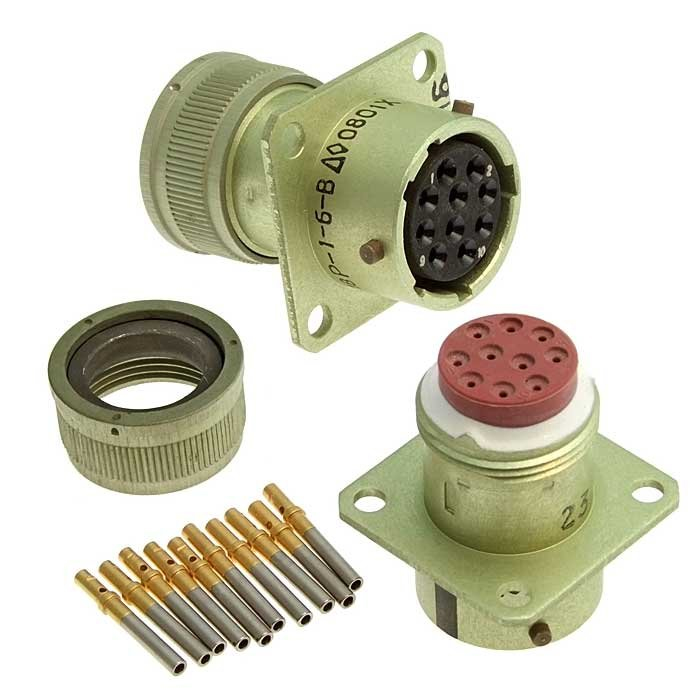

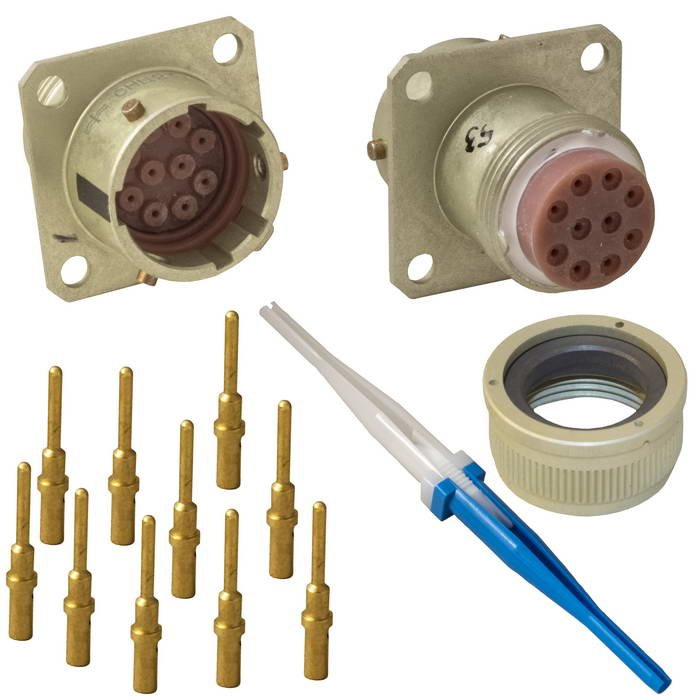

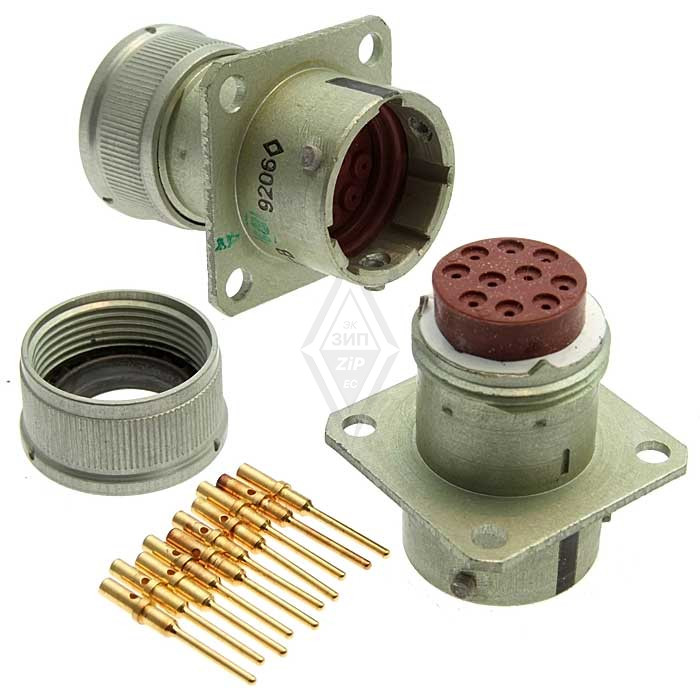

СНЦ23-10/18В-1-Б-В — это приборная вилка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) с рабочим напряжением до 700 В. Она применяется во всеклиматическом исполнении и соответствует техническим условиям ГЕ0. 364.241ТУ.

Основные характеристики

• Количество контактов : 10
• Диаметр контактов : 1 мм
• Максимальный ток на одиночный контакт :
  • 1,0 мм: до 11 А
  • 1,5 мм: до 20 А
  • 2,0 мм: до 35 А
• Сопротивление контактов :
  • Для диаметра 1,0 мм: не более 0,004 Ом
  • Для диаметра 1,5 мм: не более 0,0025 Ом
  • Для диаметра 2,0 мм: не более 0,0016 Ом
• Материал контактов : золото
• Интервал рабочих температур : от -60 °C до +200 °C
• Количество сочленений-расчленений : до 500 раз
• Минимальная наработка : не менее 1000 часов

Конструкция и исполнение

СНЦ23-10/18В-1-Б-В состоит из двух частей: вилки и розетки. Эти соединители могут быть как приборными, так и кабельными. Приборная часть может изготавливаться или с различными типами кожухов (прямым или угловым). вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора.

Применение

Соединители СНЦ23 широко используются в различных электрических устройствах и системах, требующих надежного соединения в условиях разнообразных климатических факторов. Они обеспечивают высокую устойчивость к внешним воздействиям и долговечность в эксплуатации.
