Назначение изделия

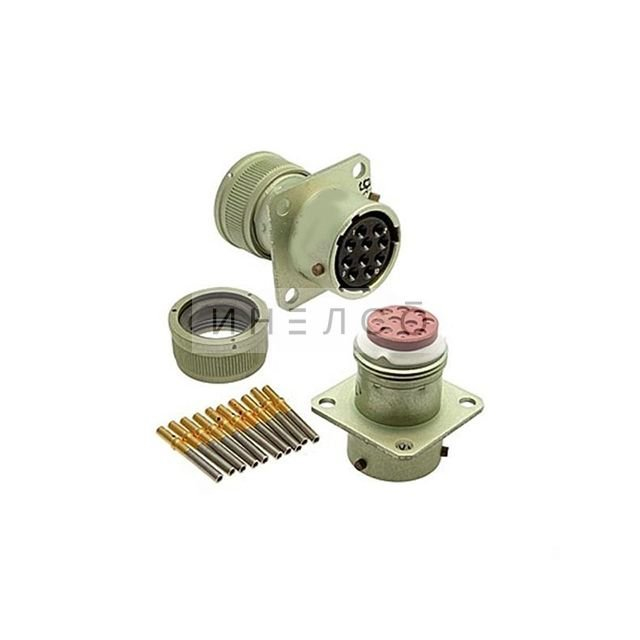

СНЦ23-10/18Р-8-б-В Исеть «5» — это кабельная розетка цилиндрического разъёма серии СНЦ23, выпускаемая заводом «Исеть». Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Допустимая токовая нагрузка на один контакт составляет до 3 А.

Розетка применяется там, где требуется надёжное электрическое соединение в составе кабельных сборок и внутреннего монтажа оборудования. Байонетный принцип сочленения обеспечивает быстрое и плотное соединение с ответными частями, а всеклиматическое исполнение позволяет эксплуатировать изделие в тяжёлых условиях окружающей среды.

Конструктивные особенности

Конструкция розетки включает 10 контактов, а условный диаметр корпуса составляет 18 мм. Угловой кожух обозначен индексом 8, а исполнение корпуса — всеклиматическое, индекс В. Поляризация выполнена пятишпоночной, что исключает неправильное сочленение, а установка изолятора — многопозиционная. Покрытие контактов может быть золотым или серебряным.

Сочленение с ответными вилками серий СНЦ27, СНЦ28 и СНЦ29 производится байонетным соединением. Такая схема стыковки обеспечивает механическую фиксацию и сохранение электрического контакта при воздействии вибрации и ударных нагрузок.

Технические характеристики

• Количество контактов: 10.
• Условный диаметр корпуса: 18 мм.
• Номинальное напряжение: до 700 В.
• Токовая нагрузка на контакт: до 3 А.
• Рабочий диапазон частот: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Наработка на отказ: 1000 часов.
• Количество сочленений-расчленений: 500.
• Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия.
• Пониженное давление: до 1,33 умноженное на 10 в минус десятой степени Паскаля.
• Вибрация: диапазон от 1 до 5000 Гц при ускорении до 400 метров на секунду в квадрате.

Область применения

Благодаря герметичности, стойкости к перепадам температур и вибрационным нагрузкам розетка используется во внутреннем монтаже промышленного оборудования, а также в авиационной и военной технике. Изделие подходит для участков, где необходима стабильная работа электрических цепей при экстремальных внешних воздействиях.

Розетка поставляется в заводской упаковке. Приёмка выполнена по категории «5», год выпуска — 2018. Артикул изделия — 20804.
