Назначение разъёма СНЦ23-10/18Р-6-В

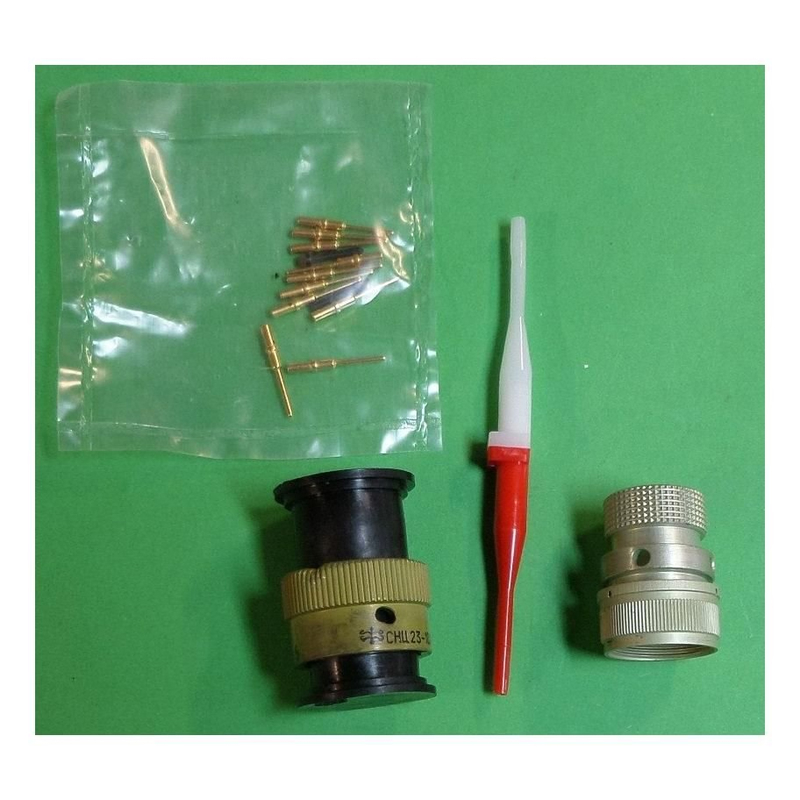

СНЦ23-10/18Р-6-В производства «Элекон» с приёмкой «ОТК» — это кабельная розетка цилиндрического низкочастотного разъёма серии СНЦ23. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём выпускается во всеклиматическом исполнении, что позволяет применять его в оборудовании, работающем в сложных условиях эксплуатации. Основное назначение — внутренний монтаж в промышленном оборудовании, где требуется надёжное и стабильное электрическое соединение.

Конструктивные особенности и материалы

Розетка имеет 10 контактов диаметром 1 мм. Гнёзда изготовлены из латуни с золотым покрытием, что снижает переходное сопротивление и повышает коррозионную стойкость. Соединение с ответной частью — байонетное, обеспечивающее быструю фиксацию и надёжный контакт. Монтаж проводников — объёмный обжимной, без пайки.

Корпус выполнен из алюминиевого сплава с анодированием зелёного цвета. Розетка оснащена прямым патрубком для ввода кабеля. Изолятор — резиновый, розового цвета. Поляризация — пятишпоночная, исключающая неправильное сочленение. Габаритные размеры: диаметр 26 мм, высота 42 мм. Масса изделия — 24 г.

Технические характеристики

Электрические и эксплуатационные параметры разъёма подтверждены техническими условиями ТУ ГЕ0.364.241ТУ и заводской приёмкой «ОТК».

• Рабочее напряжение — до 400 В.
• Максимальный ток на контакт — 7,5 А, на разъём — 15 А.
• Сопротивление контактов — не более 4 мОм.
• Диапазон рабочих температур — от минус 60 до плюс 155 градусов Цельсия.
• Влажность — 100 процентов при температуре плюс 35 градусов Цельсия.
• Вибрация — диапазон от 1 до 5000 Гц при ускорении до 40 g.
• Акустические шумы — до 170 дБ.
• Удары — до 500 g.
• Ресурс — не менее 500 сочленений.
• Наработка — не менее 1000 часов.

Изделие сохраняет работоспособность в любом пространственном положении, что расширяет возможности его компоновки в приборах и установках.

Применение и совместимость

СНЦ23-10/18Р-6-В применяется для внутреннего монтажа в промышленном оборудовании. Розетка взаимосочетается с вилками серий СНЦ27, СНЦ28, СНЦ29, а также с приборными разъёмами СНЦ23, СНЦ132, ОНЦ-БГ-1 и переходниками ОНЦ-БГ-3. В качестве аналогов рассматриваются изделия СН2М, НС2, MS3470 и D38999.

Комплектация и приёмка

Поставка осуществляется в заводской упаковке. Вид приёмки — «ОТК», год выпуска — 2025. Артикул товара — 20802, категория — СНЦ23, производитель — «Элекон».
