Назначение разъёма СНЦ23-10/18Р-6-б-В

СНЦ23-10/18Р-6-б-В производства завода «Элекон» — это цилиндрический низкочастотный электрический разъём, предназначенный для коммутации цепей постоянного и переменного тока с частотой сигнала до 3 МГц. Изделие применяется при рабочем напряжении до 400 В и выпускается в виде кабельной розетки с прямым кожухом. Разъём изготовлен в соответствии с техническими условиями ТУ ГЕ0.364.241ТУ и рассчитан на внутренний объёмный монтаж методом обжима.

Данная модель относится к категории СНЦ23 и предназначена для эксплуатации в составе кабельных сборок, соединительных линий и бортовых систем, где требуется надёжное механическое и электрическое соединение при воздействии интенсивных внешних нагрузок.

Конструкция и основные технические характеристики

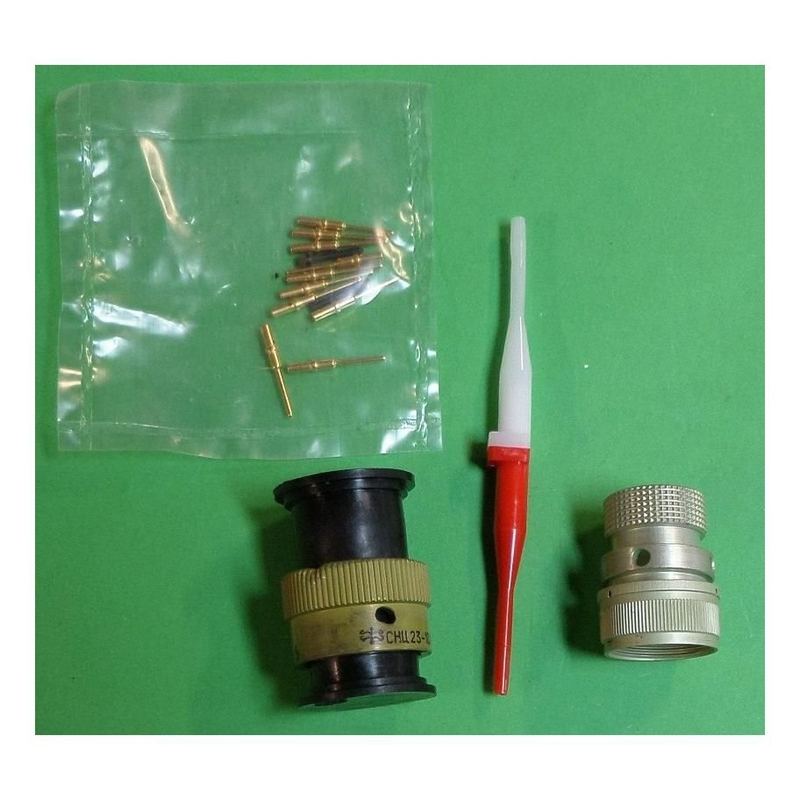

Разъём оснащён 10 контактами диаметром 1 мм. Контакты выполнены в виде круглых гнёзд из латуни с золотым покрытием Au и являются извлекаемыми — для их демонтажа применяется специальный инструмент ИВИ1,0. Такое исполнение обеспечивает стабильное переходное сопротивление и удобство обслуживания.

• Количество контактов: 10, диаметр 1 мм, тип — гнездо, круглые, материал — латунь с покрытием Au.
• Рабочее напряжение: до 400 В (по отдельным данным до 700 В).
• Ток на контакт: до 7,5 А; ток на разъём: до 15 А.
• Сопротивление контактов: не более 4 мОм.
• Корпус: алюминиевый сплав с анодированием, зелёный цвет.
• Изолятор: резина розового цвета.
• Габаритные размеры: 26 на 42 мм.
• Поляризация: пятишпоночная; соединение — байонетное.
• Масса: 24 г.

Байонетный замок обеспечивает быстрое сочленение и расчленение, а пятишпоночная поляризация исключает ошибочное подключение. Вид приёмки — «ОТК», что подтверждает заводской контроль качества. Год выпуска в карточке товара указан как 2025.

Условия эксплуатации и климатическое исполнение

Климатическое исполнение «В» означает всеклиматический вариант, пригодный для работы в широком диапазоне внешних условий. Разъём выдерживает температуру от минус 60 до плюс 155 градусов Цельсия; по отдельным данным верхняя граница достигает плюс 200 градусов Цельсия.

Изделие сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 40 g, при акустических шумах до 170 дБ и при ударах до 500 g. Ресурс составляет 500 сочленений-расчленений, наработка — 1000 часов. Такие параметры делают разъём пригодным для ответственных применений, включая авиационную и специальную технику.

Совместимость, применение и аналоги

СНЦ23-10/18Р-6-б-В сочленяется с вилками серий СНЦ27, СНЦ28 и СНЦ29, а также с аналогами типа СН2М и MS3470. Благодаря этому разъём может использоваться при замене или ремонте существующих соединений без изменения конструкции сопрягаемой части.

1. Кабельные сборки и соединительные линии постоянного и переменного тока.
2. Внутренний объёмный монтаж методом обжима в составе приборов и блоков.
3. Бортовые и наземные системы, работающие при вибрации, ударах и акустических нагрузках.
4. Замена аналогичных разъёмов серий НС2, ZH23 и D38999 при совпадении посадочных и электрических параметров.

Производитель — завод «Элекон» (Каменск-Уральский). Вид приёмки — «ОТК» или «ВП, ПЗ» в зависимости от исполнения; в данной карточке указана приёмка «ОТК». Комплектация соответствует заводской упаковке. Разъём поставляется как готовое изделие, не требующее дополнительной сборки корпуса.
