Назначение разъёма СНЦ23-10/18Р-6-б-В

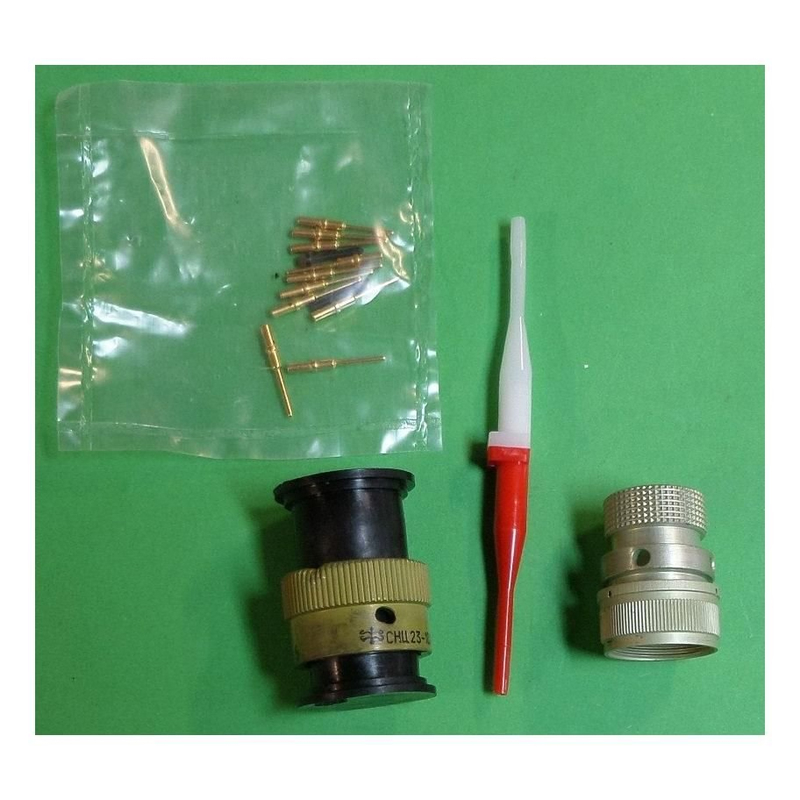

СНЦ23-10/18Р-6-б-В производства завода «Элекон» — это цилиндрический низкочастотный электрический разъём, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие выпускается в виде кабельной розетки с прямым кожухом и изготавливается в соответствии с техническими условиями ТУ ГЕ0.364.241ТУ.

Разъём относится к всеклиматическому исполнению, что подтверждается индексом «В» в обозначении. Это означает, что изделие способно сохранять рабочие характеристики при воздействии повышенной влажности, широкого диапазона температур и других неблагоприятных факторов окружающей среды. Вид приёмки — «ОТК», год выпуска — 2025. Поставка осуществляется в заводской упаковке.

Подтверждённые технические особенности

Конструкция разъёма включает 10 контактов диаметром 1 мм. Контакты выполнены в виде гнёзд круглой формы из латуни с золотым покрытием Au. Рабочее напряжение достигает 400 В. Допустимый ток на один контакт составляет до 7,5 А, на разъём в целом — до 15 А.

Сочленение с ответными частями осуществляется байонетным методом. Электрический монтаж выполняется обжимом, механический — объёмный. Корпус изготовлен из алюминиевого сплава с анодированным покрытием зелёного цвета, изолятор — резиновый, розового цвета. Условный размер корпуса — 18, что соответствует диаметру 26 мм и высоте 42 мм. Поляризация — пятишпоночная, контакты извлекаемые, для их извлечения применяется инструмент ИВИ1,0.

Условия эксплуатации:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 40 g;
• ударные нагрузки до 500 g;
• температура окружающей среды от минус 60 до плюс 155 градусов Цельсия;
• влажность 100 процентов при температуре плюс 35 градусов Цельсия.

Ресурс изделия составляет 500 сочленений, наработка — 1000 часов.

Совместимость и применение

Разъём СНЦ23-10/18Р-6-б-В взаимосочетается с вилками СНЦ27, СНЦ28, СНЦ29, приборными разъёмами СНЦ23, СНЦ132, ОНЦ-БГ-1, а также с переходниками ОНЦ-БГ-3. Среди аналогов указываются изделия СН2М, НС2, СНЦ233, ZH23, MS3470, D38999 и KPT06.

Благодаря всеклиматическому исполнению, широкому температурному диапазону и стойкости к вибрационным и ударным нагрузкам, разъём применяется в электрических соединениях бортовых и наземных систем, где требуется надёжная коммутация в жёстких условиях эксплуатации. Кабельное исполнение в виде розетки с прямым кожухом удобно для стационарного и подвижного монтажа. Производитель — завод «Исеть» (город Каменск-Уральский).
