Назначение

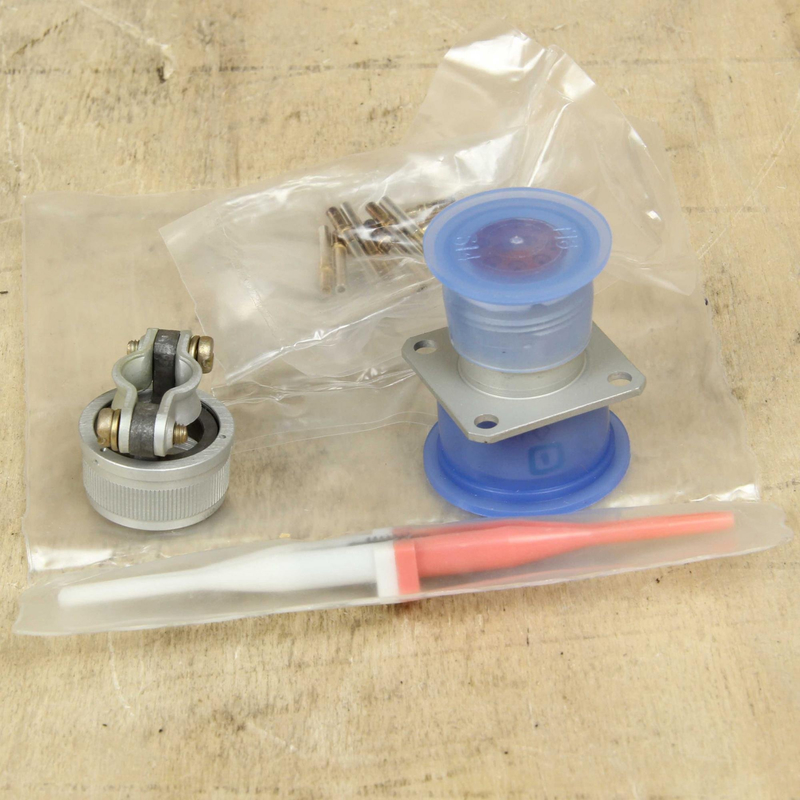

СНЦ23-10/18Р-2-В — это приборная розетка цилиндрического низкочастотного соединителя производства завода «Элекон», выпущенная с приемкой отдела технического контроля. Изделие предназначено для надежного электрического соединения в цепях переменного и постоянного тока при внутреннем монтаже. Розетка применяется в составе разъемных соединений, где требуется стабильная передача сигнала и питания между блоками, модулями и кабельными сборками.

Соединители серии СНЦ23 относятся к классу низкочастотных цилиндрических соединителей и используются в радиоэлектронной аппаратуре, приборах и устройствах, работающих в широком диапазоне климатических условий. Индекс «Р» в обозначении указывает на исполнение розетки с прямым кожухом, что определяет способ ее установки и компоновки на шасси или в блоке.

Подтвержденные особенности

Розетка имеет условный размер корпуса 10/18 миллиметра и оснащена 10 контактами. Соединение с ответной частью выполняется байонетным способом, который обеспечивает быстрое сочленение и надежную фиксацию. Поляризация пятишпоночная, что исключает неправильное соединение и гарантирует правильную ориентацию контактов при стыковке.

Электрические параметры серии СНЦ23 допускают работу при напряжении до 700 вольт амплитудного значения и частоте до 3 мегагерц. Ток на один контакт составляет до 15 ампер, а максимально допустимое значение достигает 35 ампер. Ресурс соединителя — не менее 500 сочленений и расчленений, наработка — не менее 1000 часов.

Диапазон рабочих температур зависит от покрытия контактов. Для серебряного покрытия он составляет от минус 60 до плюс 100 градусов Цельсия, для золотого — от плюс 155 до плюс 200 градусов Цельсия. Покрытие контактов может быть золотым или серебряным, что обеспечивает надежность работы в различных условиях эксплуатации.

Применение и совместимость

Розетка СНЦ23-10/18Р-2-В сочленяется с вилками серий СНЦ27, СНЦ28 и СНЦ29. Это позволяет использовать ее в составе уже существующих соединений указанных серий без дополнительных переходных элементов. Изделие выпускается во всеклиматическом исполнении по техническим условиям ГЕ0.364.241ТУ или аналогичным, что подтверждает пригодность для эксплуатации в разных климатических зонах.

Основные области применения:

• внутренний монтаж радиоэлектронной аппаратуры и приборов;
• соединение блоков и модулей в цепях переменного и постоянного тока;
• кабельные сборки, где требуется байонетное сочленение и поляризация;
• устройства, работающие при температуре от минус 60 до плюс 100 градусов Цельсия с серебряным покрытием контактов;
• аппаратура, эксплуатируемая при повышенных температурах до плюс 155–200 градусов Цельсия с золотым покрытием контактов.

Изделие поставляется в заводской упаковке. Приемка «ОТК» подтверждает, что каждая партия прошла контроль качества на предприятии-изготовителе. Год выпуска указан как 2025. Страна производства, гарантийные условия и точная комплектация в предоставленных данных не указаны.
