Назначение соединителя СНЦ23-10/18Р-2-В

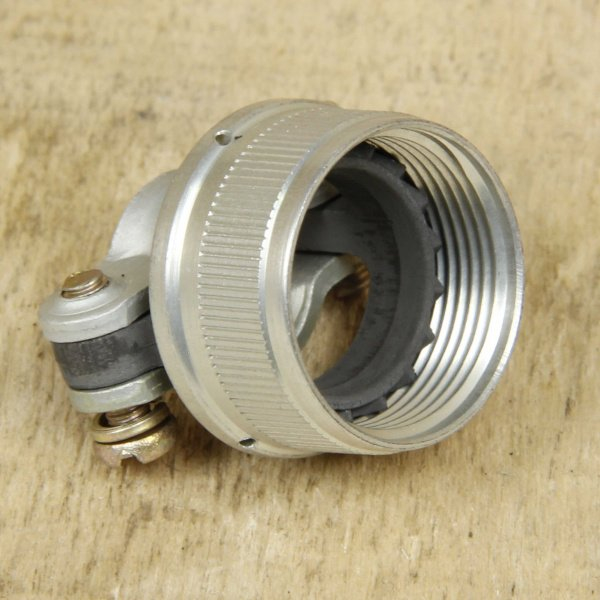

СНЦ23-10/18Р-2-В от производителя Элекон с приемкой «ОТК» — это электрический цилиндрический соединитель, выполненный в исполнении розетки с прямым кожухом. Изделие предназначено для внутреннего монтажа и применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Соединитель относится к серии СНЦ23 и выпускается во всеклиматическом исполнении, что подтверждается буквой В в обозначении. Такое исполнение допускает эксплуатацию изделия в различных климатических зонах без дополнительной защиты.

Расшифровка обозначения

Маркировка соединителя содержит полную информацию о его конструктивных особенностях:

• СНЦ23 — серия цилиндрического соединителя;
• 10/18 — диаметр корпуса и монтажный размер;
• Р — исполнение розетки;
• 2 — количество рядов контактов;
• В — всеклиматическое исполнение.

Данная расшифровка позволяет однозначно определить тип изделия и его принадлежность к линейке Элекон серии СНЦ23.

Технические характеристики

Соединитель обеспечивает стабильную работу в широком диапазоне условий эксплуатации. Основные параметры изделия приведены ниже:

• максимальное рабочее напряжение — до 700 В;
• ток на контакт — до 15 А, максимальное значение — до 35 А;
• рабочий диапазон температур — от минус 60 до плюс 200 градусов Цельсия;
• количество сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет.

Указанные значения подтверждают возможность применения соединителя в цепях с высокими токовыми нагрузками и в условиях экстремальных температур.

Приемка и контроль качества

Изделие поставляется с приемкой «ОТК» — отделом технического контроля завода Элекон. Приемка осуществляется в соответствии с техническими условиями ТУ ГЕ0.364.241 или аналогичными документами. Контроль качества гарантирует соответствие каждой партии заявленным характеристикам.

Год выпуска указан как 2025. Производитель — завод Элекон. Аналогичные соединители серии СНЦ23 выпускаются также заводом Исеть с контролем качества ОТК.

Применение и комплектация

Соединитель используется в промышленном оборудовании, авиации и других областях, где требуется надежное соединение электрических цепей. Всеклиматическое исполнение и широкий температурный диапазон делают его пригодным для эксплуатации в сложных условиях.

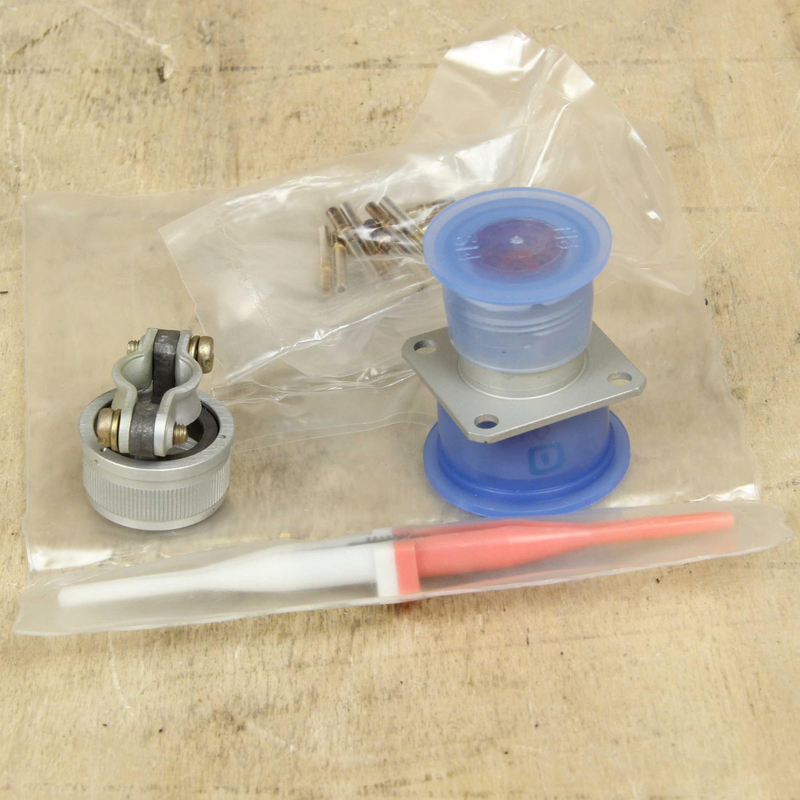

Товар поставляется в заводской упаковке. Комплектация соответствует стандартной поставке производителя и не включает дополнительные аксессуары, если иное не указано в сопроводительной документации. Артикул изделия — 20798, категория — СНЦ23.
