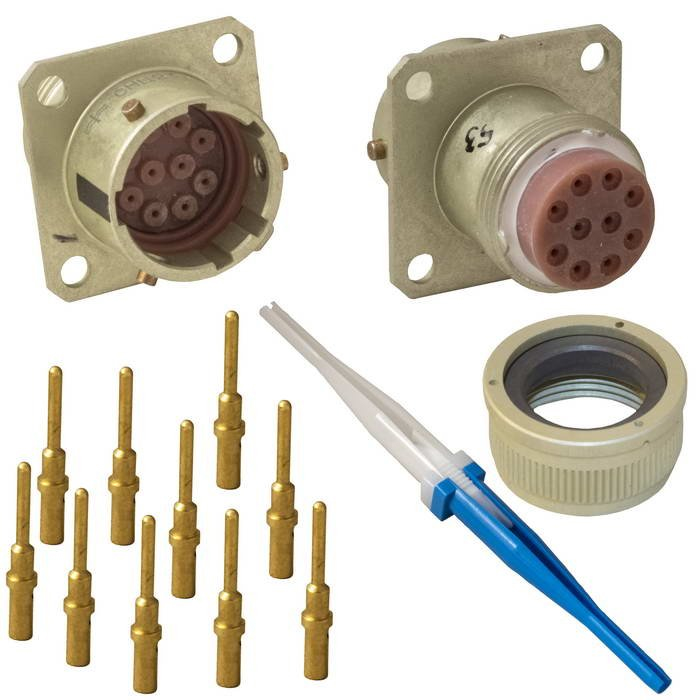

Назначение соединителя СНЦ23-10/18Р-2-В

СНЦ23-10/18Р-2-В производства завода «Элекон» представляет собой розетку цилиндрического низкочастотного соединителя. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Розетка применяется для внутреннего монтажа в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования.

Конструкция рассчитана на эксплуатацию во всеклиматическом исполнении, что подразумевает устойчивость к воздействию повышенной влажности, перепадов температуры и механических нагрузок. Соединитель обеспечивает надёжное электрическое соединение в условиях вибрации и температурных колебаний.

Технические характеристики

• Количество контактов: 10.
• Диаметр корпуса: 23 мм.
• Условный размер: 10/18 мм.
• Тип исполнения: «Р» — розетка.
• Модификация: «-2-В» с прямым кожухом.
• Максимальный рабочий ток на контакт: 15 А.
• Пиковый ток на контакт: до 35 А.
• Рабочее напряжение: до 700 В.
• Частотный диапазон: до 3 МГц.
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия для контактов с серебряным покрытием; до плюс 155 градусов Цельсия для контактов с золотым покрытием.
• Количество сочленений-расчленений: до 500 циклов.
• Минимальная наработка: 1000 часов.

Применение и особенности исполнения

Соединители серии СНЦ23 востребованы в промышленной электронике, измерительной технике, системах автоматики и другом оборудовании, где требуется стабильное соединение при воздействии внешних факторов. Розетка применяется в составе кабельных сборок и приборных разъёмов, обеспечивая коммутацию цепей питания и сигнальных линий.

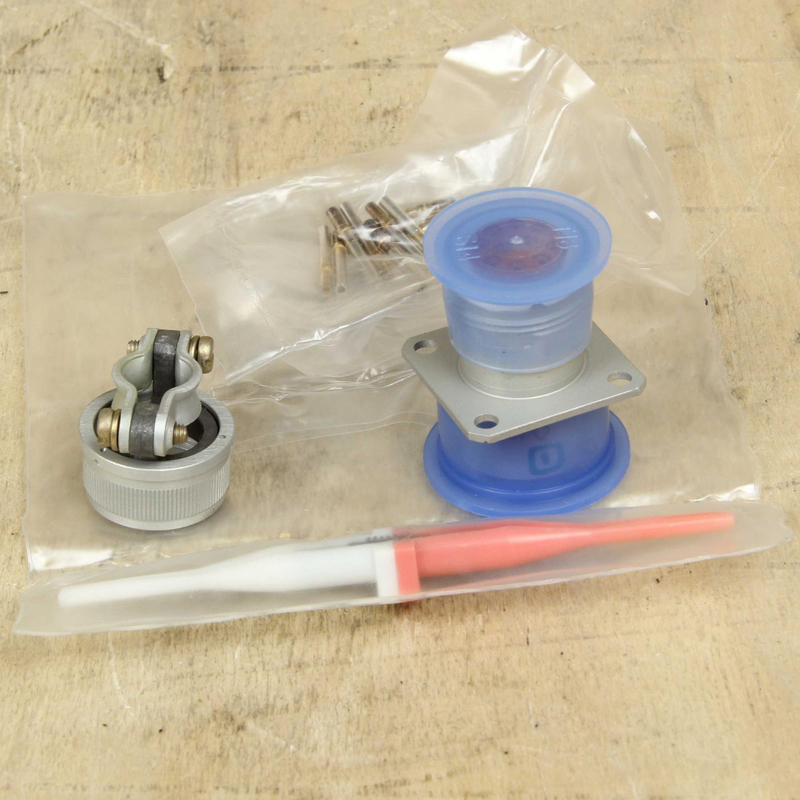

Изделие выпускается заводом «Элекон» по техническим условиям ТУ ГЕ0.364.241ТУ или аналогичным. Поставка осуществляется с приёмкой ОТК — отделом технического контроля предприятия-изготовителя, что подтверждает соответствие параметров заявленным требованиям. Год выпуска — 2025. Товар поставляется в заводской упаковке.

Ключевыми преимуществами данной модели являются широкий диапазон рабочих температур, высокая токовая нагрузка на контакт и увеличенный ресурс сочленений, что делает её пригодной для ответственных узлов промышленного и измерительного оборудования. Перед монтажом рекомендуется учитывать полярность и схему распайки контактов, а также условия эксплуатации, включая уровень вибрации и влажности на объекте.
