Назначение разъёма СНЦ23-10/18Р-6-В

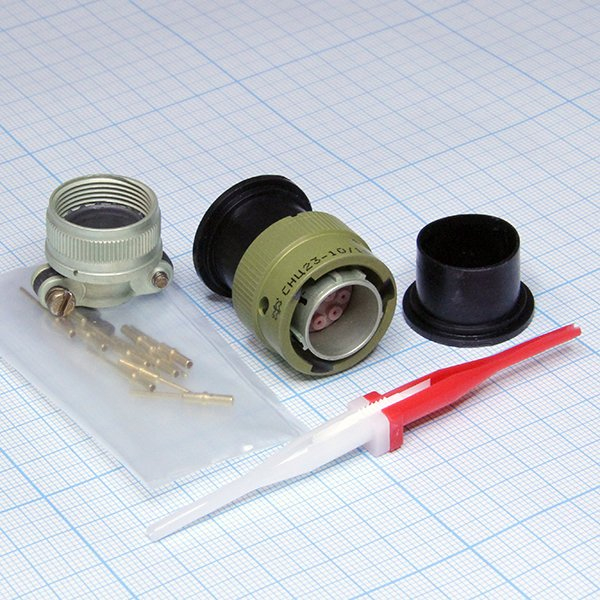

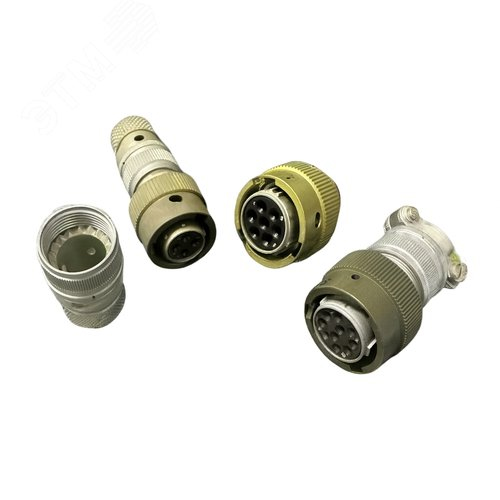

СНЦ23-10/18Р-6-В производства завода «Элекон» представляет собой низкочастотный цилиндрический электрический соединитель, изготовленный в виде розетки с прямым кожухом и байонетным способом сочленения. Разъём относится к серии СНЦ23 и предназначен для внутреннего монтажа в радиоэлектронной и промышленной аппаратуре. Основное назначение изделия — соединение кабельных и приборных линий в цепях постоянного и переменного тока с частотой до 3 МГц, там, где требуется надёжный низкочастотный контакт.

Артикул изделия — 80082, категория — СНЦ23, производитель — Элекон.

Конструкция и основные параметры

Разъём выполнен в цилиндрическом корпусе из алюминиевого сплава с анодированным покрытием зелёного цвета. Изолятор изготовлен из резины розового цвета. Исполнение — всеклиматическое, обозначенное индексом В, что подтверждает пригодность изделия к эксплуатации в различных климатических зонах.

Количество контактов — 10. Тип контактов — гнёзда, то есть изделие является розеткой. Диаметр контактов составляет 1 мм, материал контактов — латунь с золотым покрытием.

• Тип: цилиндрический низкочастотный разъём, всеклиматическое исполнение В.
• Количество контактов: 10, тип — гнёзда (розетка).
• Диаметр контактов: 1 мм.
• Материал контактов: латунь с золотым покрытием.
• Корпус: алюминиевый сплав с анодированным покрытием, цвет зелёный.
• Изолятор: резина розового цвета.
• Способ сочленения: байонетный.

Электрические и механические характеристики

Максимальное рабочее напряжение разъёма достигает от 400 до 700 В в зависимости от конкретной документации на серию. Рабочий ток составляет до 15 А на весь разъём и до 7,5 А на один контакт диаметром 1 мм. Сопротивление контактов — не более 4 мОм, сопротивление изоляции — не менее 5000 МОм.

Способ сочленения — байонетный, что обеспечивает быстрое и надёжное соединение с фиксацией. Ресурс сочленений-расчленений составляет порядка 500 циклов. Допустимая многократная ударная перегрузка достигает 150 g.

Условия применения

Диапазон рабочих температур составляет примерно от минус 60 до плюс 155 градусов Цельсия. Относительная влажность — до 100 процентов при 35 градусах Цельсия. Разъём рассчитан на длительное хранение, до около 25 лет.

Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц, используется для соединения кабельных и приборных линий в приборах и устройствах, где требуется надёжный низкочастотный контакт. Разъём востребован в радиоэлектронной и промышленной аппаратуре, эксплуатируемой в широком спектре климатических условий.
