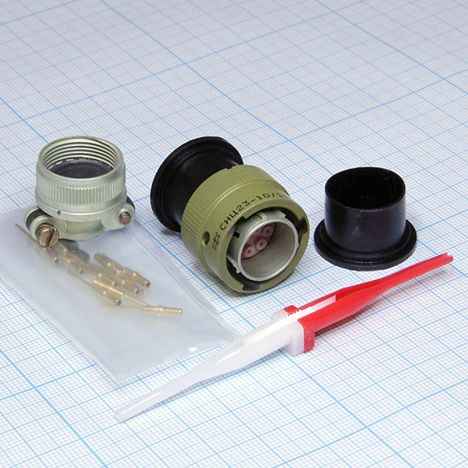

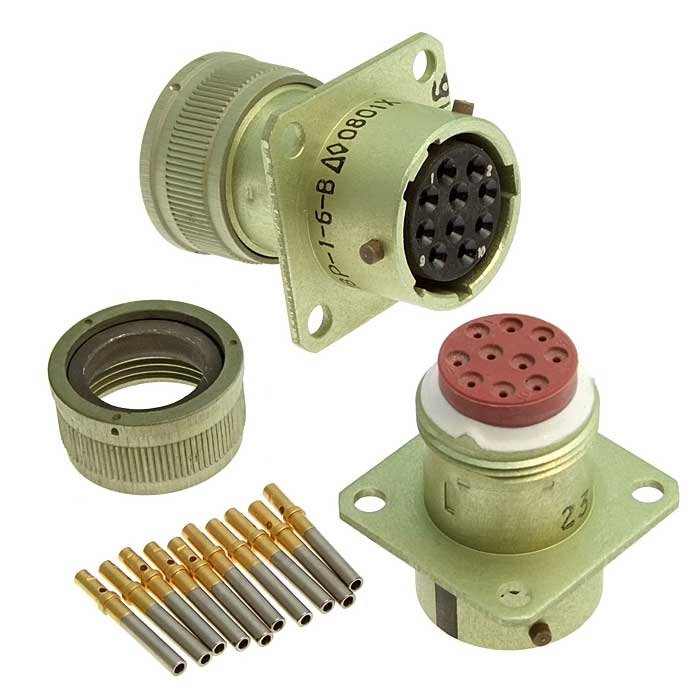

Назначение соединителя СНЦ23-10/18Р-6-Б-В

Соединитель СНЦ23-10/18Р-6-Б-В представляет собой цилиндрический электрический разъем, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении до 700 В. Изделие применяется для коммутации электрических сигналов и силовых цепей в радиоэлектронной аппаратуре общего и специального назначения, где требуется многократное соединение и разъединение линий с сохранением стабильного электрического контакта. Конструкция рассчитана на эксплуатацию в всеклиматическом исполнении и сохраняет работоспособность в широком диапазоне внешних воздействий.

Разъем используется в составе блоков, стоек, пультов управления, измерительных комплексов и другого оборудования, к которому предъявляются повышенные требования по надежности электрических соединений. Благодаря кабельному исполнению с прямым кожухом соединитель удобен для монтажа на концах жгутов и кабелей, а также для организации разъемных переходов между отдельными узлами аппаратуры.

Технические характеристики

Соединитель СНЦ23-10/18Р-6-Б-В относится к серии СНЦ23 и имеет следующие подтвержденные параметры:

• Количество контактов: 10
• Условный размер корпуса: 18
• Вид корпуса: розетка (Р)
• Конструктивное исполнение: 6 — кабельная часть с прямым кожухом
• Максимальное рабочее напряжение: 700 В
• Рабочий ток на контакт: до 15 А
• Интервал рабочих температур: от минус 60 до плюс 200 градусов Цельсия
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 15 лет

Изделие соответствует техническим условиям ГЕ0.364.241ТУ. Контакты имеют золотое покрытие, которое обеспечивает низкое переходное сопротивление, высокую коррозионную стойкость и стабильность электрических параметров при длительной эксплуатации и хранении.

Конструктивные особенности

Соединитель состоит из двух ответных частей — вилки и розетки. В обозначении СНЦ23-10/18Р-6-Б-В указана розетка кабельного исполнения с прямым кожухом. Вилки и розетки серии могут выполняться как в приборном, так и в кабельном варианте, что позволяет гибко компоновать соединения между неподвижными панелями и подвижными кабельными линиями.

Корпус разъема имеет многошпоночную поляризацию, исключающую неправильное сочленение ответных частей. Изолятор поддерживает многопозиционную установку, что обеспечивает дополнительную защиту от ошибок при сборке и повышает надежность соединения в условиях вибраций и механических нагрузок. Прямой кожух конструктивного исполнения 6 упрощает ввод кабеля и обеспечивает компактное размещение соединителя в ограниченном пространстве.

Применение в аппаратуре

СНЦ23-10/18Р-6-Б-В предназначен для соединения и разъединения электрических цепей в устройствах, работающих в жестких условиях: при значительных перепадах температур, повышенной влажности, вибрационных воздействиях. Разъем сохраняет работоспособность при температурах от минус 60 до плюс 200 градусов Цельсия, что позволяет применять его как в неотапливаемых отсеках, так и вблизи тепловыделяющих узлов оборудования.

Изделие подходит для использования в составе радиоэлектронной аппаратуры общего назначения, контрольно-измерительных приборов, систем связи и телеметрии, а также специального оборудования, требующего разъемных соединений с высокой степенью защиты от внешних факторов. Ресурс в 500 сочленений-расчленений и минимальная наработка 1000 часов подтверждают пригодность соединителя для многократного технического обслуживания и длительной эксплуатации.

Благодаря сочетанию десяти контактов с рабочим током до 15 А на контакт и напряжением до 700 В, разъем подходит как для сигнальных, так и для moderately нагруженных силовых цепей. Это расширяет область его применения — от слаботочных измерительных схем до цепей питания отдельных узлов аппаратуры.
