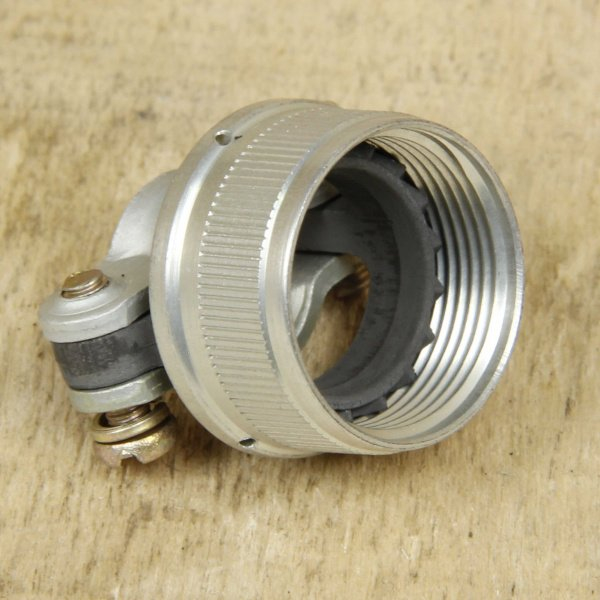

СНЦ23-10/18Р-2-В — это соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может использоваться при напряжении до 700 В и подходит для внутреннего монтажа в условиях различного климата. Соединитель соответствует техническим условиям ГЕ0.364.241ТУ.

Конструкция и компоненты

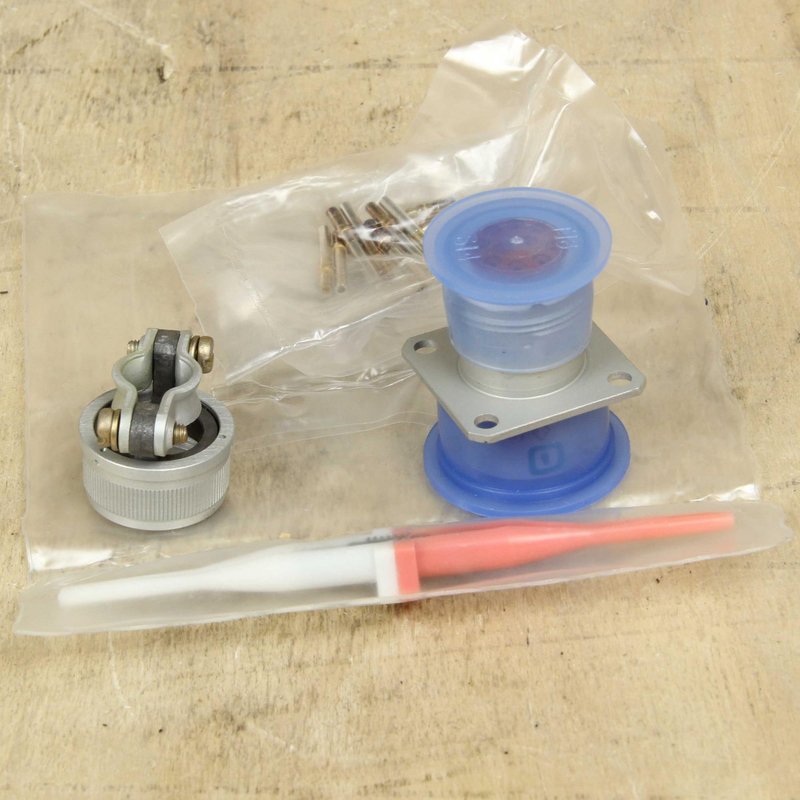

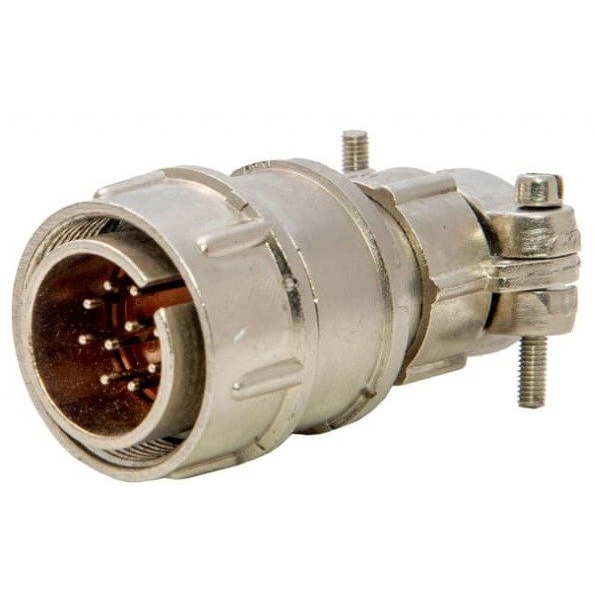

СНЦ23-10/18Р-2-В состоит из двух основных частей: вилки и розетки. Эти компоненты могут быть как приборными, так и кабельными. Конструкция соединителя позволяет его изготовление, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки. розетки этого типа могут соединяться с вилка ми моделей СНЦ27, СНЦ28 и СНЦ29, обеспечивая байонетное соединение.

Технические характеристики

• Количество контактов: 10
• Максимальное рабочее напряжение: 700 В
• Максимальный ток на контакт: до 15 А
• Интервал рабочих температур: от -60 °C до +200 °C
• Количество циклов соединения-разъединения: 500
• Минимальная наработка: 1000 часов
• Срок хранения: 15 лет

Устойчивость и покрытие

Контакты соединителя имеют золотое покрытие, что обеспечивает надежность и долговечность в работе. Соединитель также обладает пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора, что позволяет легко устанавливать его в различных конфигурациях.

Структура обозначения

Обозначение СНЦ23-10/18Р-2-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя;
• 10 — количество контактов;
• 18 — условный размер корпуса;
• Р — вид корпуса (в данном случае розетка );
• 2 — конструктивное исполнение (приборная часть с прямым кожухом).

Таким образом, СНЦ23-10/18Р-2-В представляет собой надежный и универсальный соединитель, подходящий для различных электрических применений.
