Назначение

СНЦ23-10/18Р-13-В от завода «Элекон» с приемкой ОТК — это розетка цилиндрического электрического соединителя всеклиматического исполнения. Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Приборная розетка применяется там, где требуется стабильная передача сигнала и питания в условиях повышенных требований к надежности.

Наличие приемки ОТК (отдел технического контроля) подтверждает, что каждая партия прошла заводской контроль качества и соответствует установленным требованиям. Это делает изделие пригодным для ответственных узлов промышленного, авиационного и военного назначения.

Подтвержденные особенности

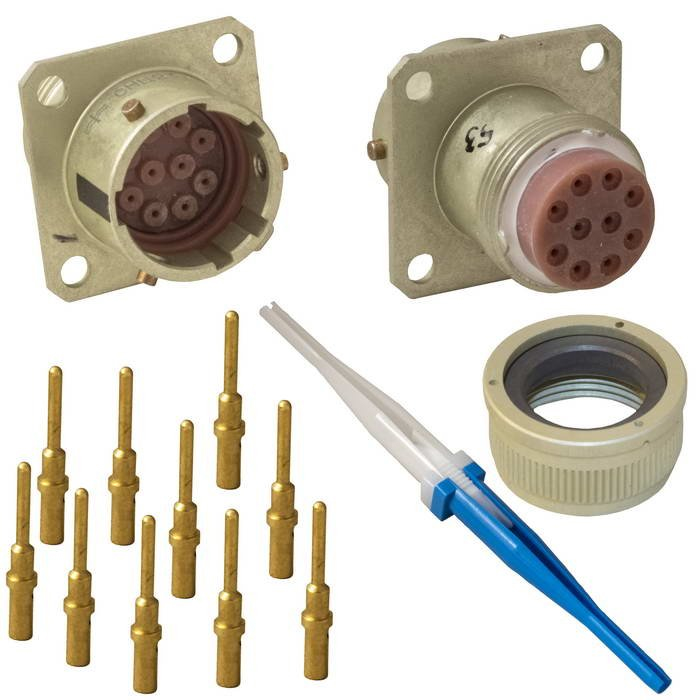

Конструкция соединителя обеспечивает точное и быстрое сочленение за счет байонетного замка и пятишпоночной поляризации, которая исключает неправильное подключение. Условный размер корпуса составляет 18 мм, количество контактов — 10. Розетка сочленяется с вилками серий СНЦ27, СНЦ28 и СНЦ29.

Основные технические параметры:

• Максимальный ток на контакт — 15 А
• Рабочее напряжение — до 700 В
• Рабочая частота — до 3 МГц
• Рабочая температура — от минус 60 до плюс 200 градусов Цельсия
• Ресурс — 500 сочленений-расчленений
• Наработка — не менее 1000 часов
• Срок сохраняемости — 15 лет
• Сопротивление контактов — от 1,6 до 4 умноженное на 10 в минус третьей степени Ом

Покрытие контактов выполнено золотом или серебром, что обеспечивает низкое переходное сопротивление и стабильность соединения на протяжении всего срока службы. Изделие соответствует ТУ ГЕ0.364.241ТУ или аналогичным техническим условиям.

Применение

Розетка используется для внутреннего монтажа в промышленном оборудовании, авиационной и военной технике. Всеклиматическое исполнение позволяет эксплуатировать соединитель в широком диапазоне температур и условий окружающей среды без потери рабочих характеристик.

Благодаря приборному исполнению (буква Р в обозначении) изделие монтируется непосредственно на корпус аппаратуры. Высокая стойкость к вибрациям, перепадам температур и надежное байонетное крепление делают его востребованным в составе ответственных электротехнических систем.

Комплектация и данные партии

• Артикул — 20795
• Категория — СНЦ23
• Производитель — Элекон (АО «Завод Элекон+», Казань)
• Приемка — ОТК
• Год выпуска — 2025
• Поставка — заводская упаковка

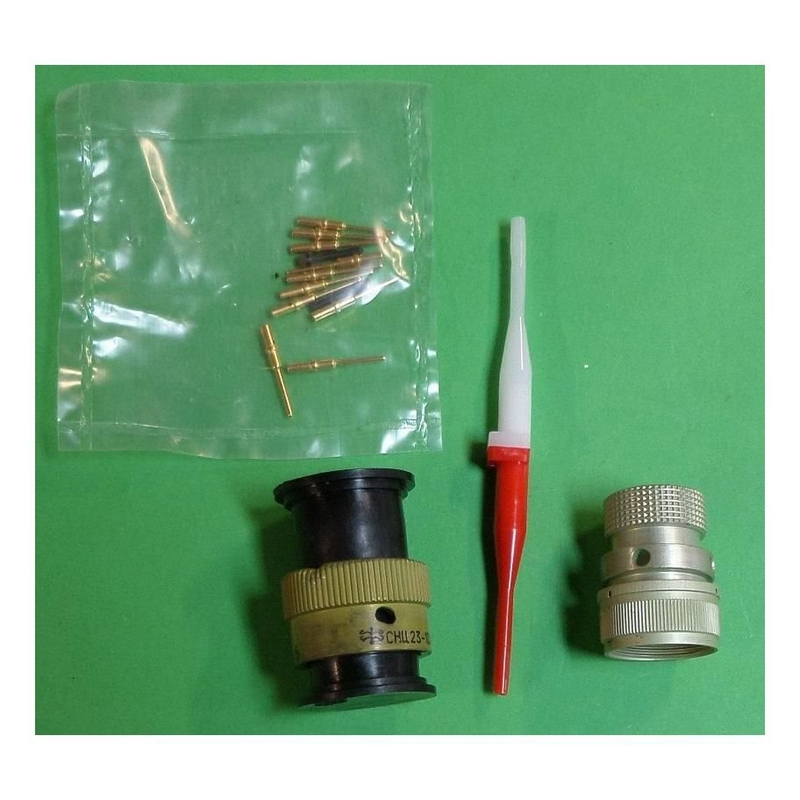

Изделие поставляется в заводской упаковке, что гарантирует сохранность контактов и геометрии корпуса при транспортировке и хранении. Указанные характеристики подтверждены технической документацией производителя и результатами приемки отдела технического контроля.
