Назначение соединителя

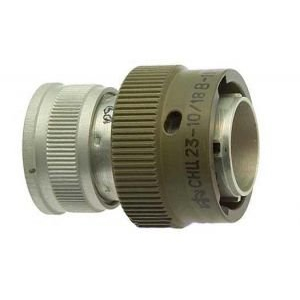

Соединитель СНЦ23-10/18Р-12-б-В «5» производства завода Элекон относится к серии всеклиматических цилиндрических разъёмов СНЦ23. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе приборов, аппаратуры и электротехнических изделий, эксплуатируемых в сложных климатических условиях. Разъём выполняет функции розетки — приборной или кабельной части — и применяется для внутреннего монтажа.

Основное назначение — обеспечение надёжного электрического соединения между блоками и узлами аппаратуры при воздействии широкого спектра внешних факторов: повышенной и пониженной температуры, влажности, вибраций и других механических нагрузок.

Подтверждённые особенности и технические параметры

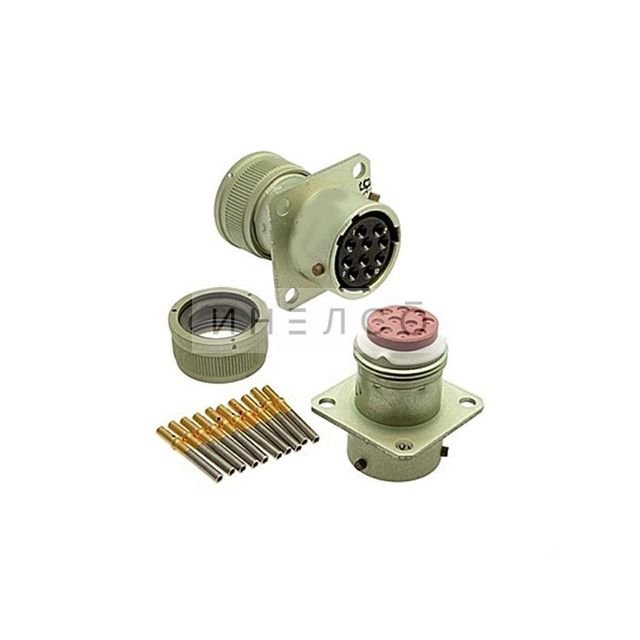

Конструкция серии СНЦ23 имеет байонетное сочленение и пятишпоночную поляризацию корпуса. Такое решение обеспечивает надёжную и однозначную ориентацию при подключении, а также допускает многопозиционную установку изоляторов в корпусе.

Расшифровка обозначения модели:

• СНЦ23 — серия всеклиматических цилиндрических разъёмов;
• 10 — количество контактов в розетке;
• 18 — условный размер корпуса;
• Р — исполнение розетки;
• б — угловое положение изолятора в корпусе;
• В — всеклиматическое исполнение;
• «5» — специфическое исполнение или вариант серии согласно внутренней номенклатуре завода-изготовителя Элекон, а не изменение основного типа разъёма.

Электрические параметры: напряжение до 700 В (амплитудное значение), частота коммутируемых цепей — до 3 МГц. Длительно допустимый ток на контакт составляет порядка до 15 А и зависит от конкретного исполнения и варианта контактов. Температурный диапазон эксплуатации лежит в пределах от −60 до +100…+155 °С в зависимости от материала и покрытия контактов; золото даёт более высокую верхнюю границу.

Ресурсные показатели: нормированное количество сочленений-расчленений — до 500 циклов, минимальная наработка — от 1000 до нескольких тысяч часов в зависимости от условий эксплуатации, срок сохраняемости — до 15 лет.

Приёмка и год выпуска

Изделие имеет приёмку «5». Год выпуска — 2022. Поставка осуществляется в заводской упаковке.

Применение и совместимость

Разъём применяется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудное значение). Его используют в аппаратуре всеклиматического исполнения, эксплуатируемой при широком диапазоне температур и в условиях повышенной влажности, вибраций и других внешних воздействий.

Конструктивно корпус и контактный блок соответствуют стандартной серии СНЦ23, но могут отличаться деталями крепления, маркировкой или технологией изготовления, рассчитанными на конкретные требования потребителя. Для подбора ответной части рекомендуется обращаться к техническим условиям (например, 364.241ТУ) или уточнять, с какими вилками из серии СНЦ27, СНЦ28, СНЦ29 изделие связывается по типоразмеру.

Артикул изделия — 20794, категория — СНЦ23, производитель — Элекон.
