Назначение и область применения

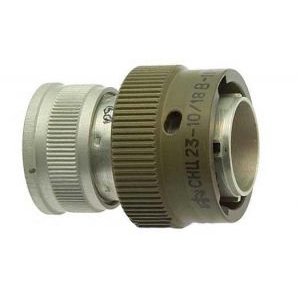

Соединитель СНЦ23-10/18Р-11-В предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при напряжении до 700 В, при этом максимальный ток на одиночный контакт составляет от 4 до 15 А в зависимости от условий эксплуатации и сечения подключаемых проводников.

Разъем применяется в радиоэлектронной аппаратуре, системах автоматизации, контрольно-измерительном оборудовании и других устройствах, где требуется надежное разъемное соединение с высокой помехозащищенностью и стабильностью электрических параметров. Конструкция ориентирована на внутренний монтаж, что позволяет использовать изделие в блочных и модульных схемах различного назначения.

СНЦ23-10/18Р-11-В может эксплуатироваться в составе аппаратуры, работающей в стационарных и подвижных объектах, включая оборудование, подвергающееся вибрационным и ударным воздействиям. Всеклиматическое исполнение обеспечивает сохранение рабочих характеристик в широком диапазоне температур и при повышенной влажности.

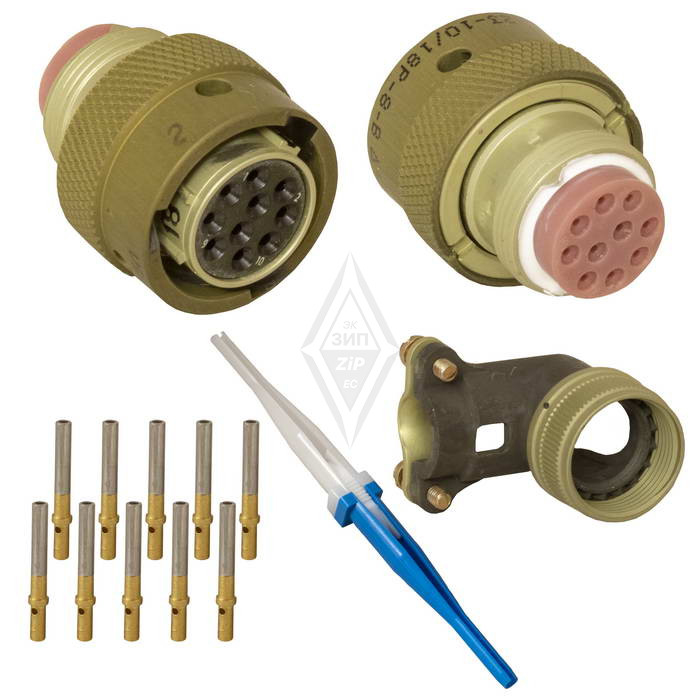

Технические особенности и конструкция

Соединитель оснащен байонетным типом сочленения, который гарантирует быстрое и надежное соединение ответных частей с четкой фиксацией. Байонетный механизм исключает самопроизвольное расчленение при вибрациях и механических нагрузках, а также обеспечивает удобство монтажа в условиях ограниченного доступа.

Монтаж проводов к контактам выполняется методом обжимки, что обеспечивает стабильное переходное сопротивление и высокую механическую прочность соединения. Обжимной способ исключает необходимость пайки и снижает риск повреждения изоляции проводов при сборке.

Покрытие контактов выполнено из золота. Золотое покрытие обеспечивает низкое и стабильное переходное сопротивление, высокую коррозионную стойкость и надежную работу при малых уровнях сигналов. Это особенно важно для цепей с низкими токами и напряжениями, где качество контактной пары напрямую влияет на достоверность передачи сигнала.

Ключевые параметры

• Количество контактов: 4
• Тип сочленения: байонетное
• Способ монтажа проводов: обжимка
• Покрытие контактов: золото
• Климатическое исполнение: всеклиматическое
• Рабочее напряжение: до 700 В
• Ток на контакт: от 4 до 15 А
• Частотный диапазон: до 3 МГц
• Количество циклов сочленения-расчленения: до 500

Надежность и эксплуатационные преимущества

Соединители серии СНЦ23 отличаются многошпоночной поляризацией корпуса и многопозиционной установкой изолятора. Такое решение упрощает монтаж, исключает ошибки при подключении и повышает общую надежность соединений в многоконтактных системах. Поляризация предотвращает неправильное сочленение ответных частей, что особенно важно при обслуживании аппаратуры.

Изделие рассчитано на 500 циклов сочленения-расчленения без потери электрических и механических характеристик. Это позволяет использовать разъем в оборудовании, требующем периодического обслуживания, замены блоков или переконфигурации системы.

Соединитель устойчив к воздействию специальных факторов, что расширяет его применимость в аппаратуре, работающей в сложных условиях. Корпусные элементы могут изготавливаться в прямом или угловом исполнении, что дает возможность адаптировать разъем под конкретные компоновочные решения.
