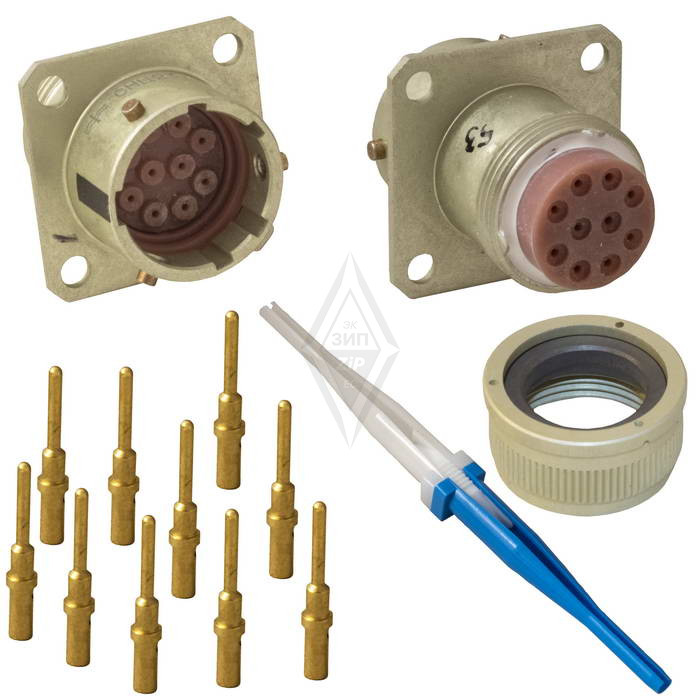

Назначение соединителя СНЦ23-10/18Р-1-Б-В

Соединитель СНЦ23-10/18Р-1-Б-В предназначен для коммутации электрических цепей в приборной и кабельной технике, а также в радиоэлектронной аппаратуре различного назначения. Изделие обеспечивает разъёмное соединение проводников при передаче электрических сигналов и питающих напряжений. Благодаря байонетному типу соединения фиксация ответных частей выполняется быстро и надёжно, что особенно важно при монтаже в ограниченном пространстве и в условиях, требующих частого подключения и отключения оборудования.

Разъём применяется как в стационарных установках, так и в мобильных устройствах. Конструкция рассчитана на эксплуатацию в сложных климатических условиях и сохраняет работоспособность при воздействии внешних факторов. Соединитель подходит для построения кабельных сборок, межблочных соединений и внутреннего монтажа аппаратуры, где требуется компактное решение с высокой плотностью размещения контактов.

Подтверждённые особенности конструкции

Модель СНЦ23-10/18Р-1-Б-В относится к серии цилиндрических соединителей с байонетным сочленением. Такой тип соединения исключает самопроизвольное рассоединение при вибрациях и механических воздействиях, обеспечивая при этом быстрое запирание и отпирание. Фиксация происходит поворотом на ограниченный угол, что сокращает время монтажа по сравнению с резьбовыми аналогами.

Количество контактов — 10. Это позволяет передавать несколько сигналов одновременно в пределах одного корпуса. Рабочее напряжение достигает 700 В, что расширяет область применения соединителя в цепях с повышенным напряжением. Максимальный ток на контакт варьируется от 4 до 15 А в зависимости от сечения применяемых проводников и условий эксплуатации. Контакты имеют золотое покрытие, которое обеспечивает стабильную проводимость и защиту от коррозии, что особенно важно при длительной эксплуатации и работе в агрессивных средах.

Монтаж проводов осуществляется методом обжимки. Это упрощает подготовку кабельных сборок и обеспечивает надёжный электрический контакт между проводником и контактом разъёма. Корпус соединителя имеет многошпоночную поляризацию, которая предотвращает неправильное подключение ответных частей и исключает ошибки при сборке.

Изделие обладает устойчивостью к внешним воздействиям и разработано для эксплуатации в сложных климатических условиях. Конструкция рассчитана на работу при перепадах температур, повышенной влажности и механических нагрузках, характерных для промышленного оборудования и подвижных объектов.

Применение и особенности эксплуатации

Основные области применения соединителя СНЦ23-10/18Р-1-Б-В:

• приборная техника и измерительное оборудование;
• кабельные сборки и межблочные соединения;
• радиоэлектронная аппаратура промышленного назначения;
• стационарные и мобильные системы с повышенными требованиями к надёжности;
• устройства, эксплуатируемые в сложных климатических условиях.

При выборе соединителя необходимо учитывать параметры рабочего напряжения, максимальный ток на контакт и условия монтажа. Обжимной способ подключения проводников требует применения соответствующего инструмента и соблюдения технологии обжимки для достижения заявленных электрических характеристик. Золотое покрытие контактов снижает переходное сопротивление и увеличивает срок службы разъёма при многократных сочленениях.

Благодаря многошпоночной поляризации исключается неверная ориентация ответных частей, что снижает риск повреждения контактов при подключении. Байонетный механизм обеспечивает надёжную фиксацию и удобство обслуживания в условиях ограниченного доступа. Соединитель СНЦ23-10/18Р-1-Б-В является проверенным решением для построения электрических соединений в аппаратуре, где важны стабильность контакта, устойчивость к внешним воздействиям и простота монтажа.
